Svorka PCB LM 5.00/07/135 3.5SN OR BX WEIDMÜLLER 1845420000

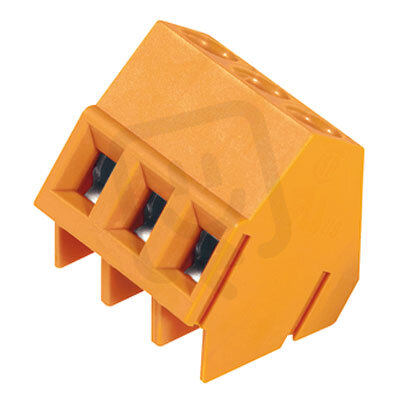

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
53,65 Kč
Cena po registraci:
47,90 Kč/ks
Po registraci bez DPH:
39,59 Kč
Vaše cena s DPH:
49,90 Kč/ks
Vaše cena bez DPH:
41,24 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178302
- Kód dodavatele:
- 1845420000
- EAN:
- 4032248359240
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 7
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 19 mm
Svorka PCB LM 5.00/07/135 3.5SN OR BX WEIDMÜLLER 1845420000
Svorka PCB LM 5.00/07/135 3.5SN OR BX WEIDMÜLLER 1845420000 (EAN 4032248359240) je svorka pro DPS s 7 elektrickými připojeními a jmenovitým proudem 17,5 A při jmenovitém napětí 320 V.
Umožňuje šroubové připojení a pájecí připojení PCB, připojitelný průřez pevného vodiče 0,2–2,5 mm2, laněného vodiče 0,25–1,5 mm2 a lanka bez koncovky 0,2–2,5 mm2; délka pinu 3,5 mm a modulární rozteč 5 mm.
Těleso z polyamidu (PA) v oranžové barvě, pracovní teplota -50–120 °C, krytí připojené IP20, třída hořlavosti UL94 V0, jmenovité rázové napětí 4 kV (kategorie přepětí II) a upevnění pájení.
Proč si vybrat tuto svorku?
- Určena pro přímou montáž na desku plošných spojů, montáž na PCB.
- Umožňuje připojení pevného vodiče o průřezu 0,2–2,5 mm².
- Je dimenzovaná na jmenovitý proud 17,5 A.
- Má standardní rozteč pólů 5,00 mm.
- Dodává se od výrobce s katalogovým číslem Weidmüller 1845420000.
Interní název produktu
LM5.00/7/135 3.5OR
Podrobný popis produktu
LM 5.00/07/135 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 7, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 13
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 7, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 13
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
