Svorka PCB LM 5.00/04/135 3.5SN OR BX WEIDMÜLLER 1845390000

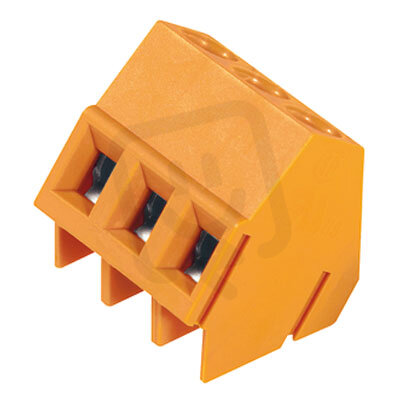

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
30,61 Kč
Cena po registraci:
27,33 Kč/ks
Po registraci bez DPH:
22,59 Kč
Vaše cena s DPH:
28,47 Kč/ks
Vaše cena bez DPH:
23,53 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178299
- Kód dodavatele:
- 1845390000
- EAN:
- 4032248359219
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 4
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 19 mm
Svorka PCB LM 5.00/04/135 3.5SN OR BX WEIDMÜLLER 1845390000
Svorka PCB LM 5.00/04/135 3.5SN OR BX WEIDMÜLLER 1845390000 (EAN 4032248359219) je pájecí DPS svorka se šroubovým připojením vodiče, určená pro 4 elektrická připojení a s modulární roztečí 5 mm.
Podporuje jmenovitý proud 17,5 A a jmenovité napětí 320 V, připojitelný průřez pevného vodiče 0,2–2,5 mm², laněného vodiče 0,25–1,5 mm² a lanka bez koncovky 0,2–2,5 mm², s délkou pinu 3,5 mm a výškou 19 mm.
Těleso z polyamidu (PA) je v barvě oranžová, má krytí při připojení IP20, třídu hořlavosti UL94 V0, jmenovité rázové napětí 4 kV, kategorii přepětí II a provozní teplotu -50 až 120 °C.
Proč si vybrat tuto svorku pro montáž na PCB?
- Svorka je dimenzovaná pro proud až 17,5 A, takže je vhodná pro napájení menších modulů a běžných obvodů.
- Podporuje pevné vodiče s průřezem 0,2–2,5 mm², což usnadňuje připojení různých typů vodičů.
- Model LM 5.00/04/135 od Weidmüller je navržen pro přímou montáž na tištěný spoj, čímž šetří místo a zjednodušuje zapojení.
Interní název produktu
LM5.00/4/135 3.5OR
Podrobný popis produktu
LM 5.00/04/135 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 13
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 13
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
