Svorka PCB LM 5.00/05/90 3.5SN OR BX WEIDMÜLLER 1845310000

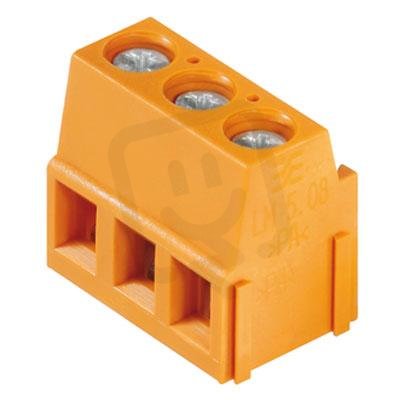

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
31,67 Kč
Cena po registraci:
28,28 Kč/ks
Po registraci bez DPH:
23,37 Kč
Vaše cena s DPH:
29,45 Kč/ks
Vaše cena bez DPH:
24,34 Kč/ks
ks
Zadávejte násobky 72 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178291
- Kód dodavatele:
- 1845310000
- EAN:
- 4032248359035
- Standardní balení:
- 72 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 5
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 17,3 mm
Svorka PCB LM 5.00/05/90 3.5SN OR BX WEIDMÜLLER 1845310000
Svorka PCB LM 5.00/05/90 3.5SN OR (WEIDMÜLLER) EAN 4032248359035 je pětipolohový konektor pro DPS se 5 elektrickými připojeními, modulární roztečí připojení 5 mm a typem upevnění pájení (délka pinu 3,5 mm).
Elektrické parametry zahrnují jmenovitý proud 17,5 A, jmenovité napětí 320 V, jmenovité rázové napětí 4 kV a kategorii přepětí II; připojitelné průřezy vodičů jsou pro pevné vodiče 0,2–2,5 mm², pro laněné 0,25–1,5 mm² a pro lanko bez koncovky 0,2–2,5 mm², připojení vodiče je šroubové.
Těleso je z izolace polyamid (PA) v barvě oranžová se třídou hořlavosti UL94 V0, stupněm krytí při připojení IP20 a pracovním teplotním rozsahem -50 až 120 °C.
Proč si vybrat tuto svorku?
- Produkt: Svorka PCB LM 5.00/05/90 3.5SN, určená pro přímé připojení vodičů na tištěné spoje.
- Jmenovitý proud: 17,5 A, vhodná pro aplikace s tímto proudovým zatížením.
- Umožňuje připojení pevného vodiče o průřezu 0,2–2,5 mm², tedy pro menší až střední průřezy vodičů.
- Výrobce: Weidmüller, katalogové číslo 1845310000.
Interní název produktu
LM5.00/5/90 3.5OR
Podrobný popis produktu
LM 5.00/05/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 5, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 5, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
