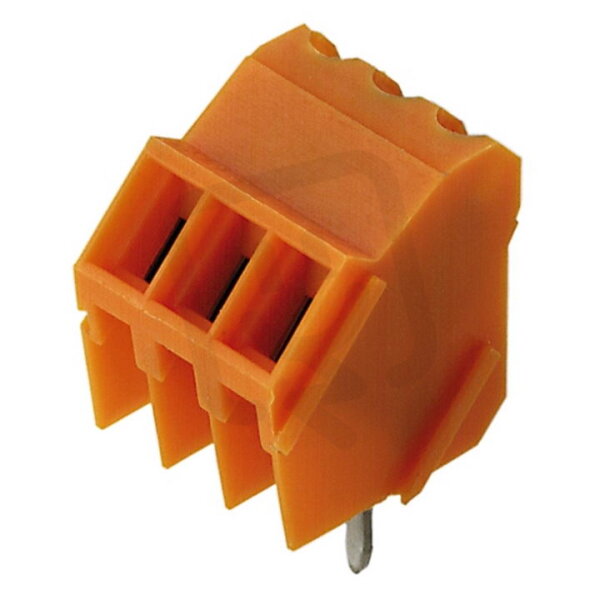

Svorka PCB LM 3.50/11/135 3.2SN OR BX WEIDMÜLLER 1845290000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
154,03 Kč
Cena po registraci:
137,53 Kč/ks
Po registraci bez DPH:
113,66 Kč
Vaše cena s DPH:
143,25 Kč/ks
Vaše cena bez DPH:
118,39 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178289
- Kód dodavatele:
- 1845290000
- EAN:
- 4032248358007
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 11
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 15,9 mm
Svorka PCB LM 3.50/11/135 3.2SN OR BX WEIDMÜLLER 1845290000
Svorka PCB LM 3.50/11/135 3.2SN OR BX WEIDMÜLLER (EAN: 4032248358007) je modulární svorka pro montáž na DPS se šroubovým připojením vodičů a pájecím pinovým zakončením.
Jmenovitý proud: 14 A, jmenovité napětí: 160 V, modulární rozteč: 3,5 mm a 11 elektrických připojení; vhodná pro pevné vodiče i lanka o průřezu 0,5–1,5 mm2, s délkou pinu 3,2 mm, jmenovité rázové napětí: 2,5 kV a kategorie přepětí: II.
Těleso z polyamidu (PA) v barvě oranžová má krytí připojené IP20, třídu hořlavosti UL94 V2, výšku 15,9 mm a provozní teplotu -50–100 °C.
Proč si vybrat tuto svorku?
- Určena pro montáž na PCB (DPS), což usnadňuje integraci do tištěných spojů.
- Umožňuje provoz při jmenovitém proudu 14 A.
- Pro průřez pevného vodiče 0,5–1,5 mm², vhodné pro běžné vodiče v elektronických zapojeních.
Interní název produktu
LM3.5/11/135 3.2 OR
Podrobný popis produktu
LM 3.50/11/135 3.2SN OR BX
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 11, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 13
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 11, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 13
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
