Svorka PCB LM 3.50/05/135 3.2SN OR BX WEIDMÜLLER 1845230000

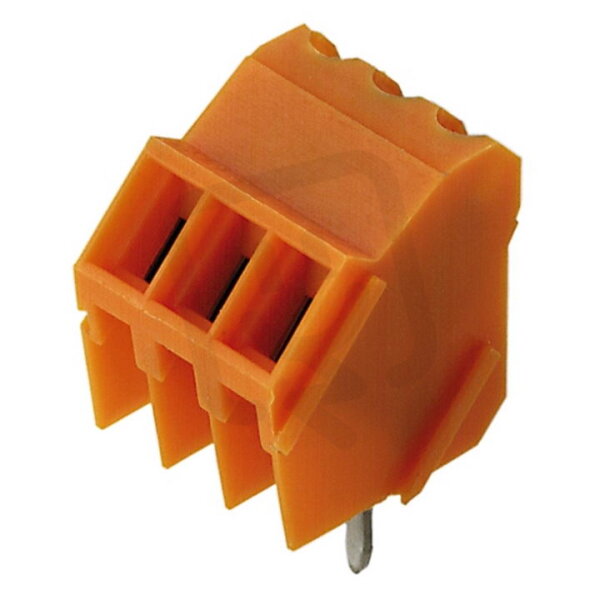

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
70,01 Kč
Cena po registraci:
62,51 Kč/ks
Po registraci bez DPH:
51,66 Kč
Vaše cena s DPH:
65,11 Kč/ks
Vaše cena bez DPH:
53,81 Kč/ks
ks
Zadávejte násobky 102 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178283
- Kód dodavatele:
- 1845230000
- EAN:
- 4032248357949
- Standardní balení:
- 102 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 5
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 15,9 mm
Svorka PCB LM 3.50/05/135 3.2SN OR BX WEIDMÜLLER 1845230000
Svorka PCB LM 3.50/05/135 3.2SN OR BX WEIDMÜLLER 1845230000 (EAN: 4032248357949) je pětipólová svorka pro montáž do DPS s pájecím připojením.
Má jmenovitý proud 14 A, jmenovité napětí 160 V, modulární rozteč 3,5 mm, délku pinu 3,2 mm a barevné těleso oranžové; umožňuje připojení pevného vodiče 0,5-1,5 mm2 i lanka bez koncovky 0,5-1,5 mm2 pomocí šroubového připojení.
Izolace z polyamidu (PA) (třída hořlavosti UL94 V2), kategorie přepětí II, stupeň znečištění 2, jmenovité rázové napětí 2,5 kV, krytí připojené IP20 a pracovní teplota -50 až 100 °C.
Proč si vybrat tuto svorku?
- Tento výrobek je určen pro montáž na DPS a pochází od výrobce Weidmüller (katalogové číslo 1845230000).
- Jmenovitý proud svorky činí 14 A, což ji předurčuje pro obvyklá proudová zatížení v elektronických obvodech.
- Je určena pro pevné vodiče s průřezem 0,5–1,5 mm2, takže pokryje běžné instalace v této kategorii.
- Modelové označení LM 3.50/05/135 3.2SN OR BX identifikuje konkrétní provedení a kompatibilitu s příslušnými pouzdry a lištami.
- Rozteč kontaktů 3,50 mm usnadňuje návrh plošných spojů při střední hustotě osazení.
Interní název produktu
LM3.5/5/135 3.2 OR
Podrobný popis produktu
LM 3.50/05/135 3.2SN OR BX
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 5, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 5, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
