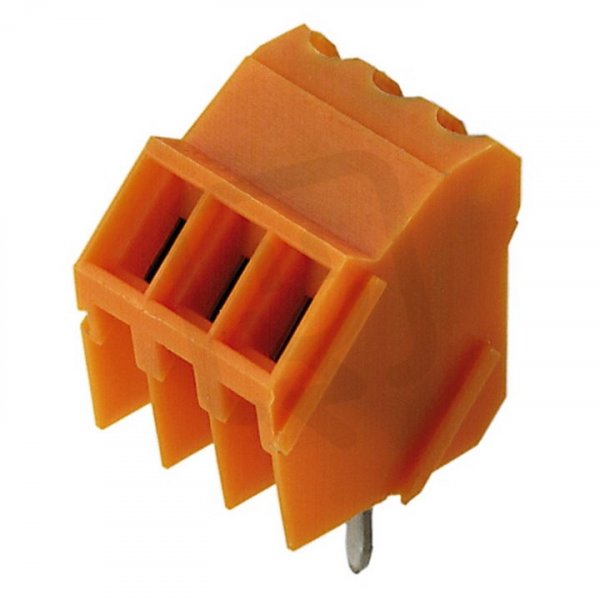

Svorka PCB LM 3.50/04/135 3.2SN OR BX WEIDMÜLLER 1845220000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
56,00 Kč
Cena po registraci:
50,00 Kč/ks
Po registraci bez DPH:
41,32 Kč
Vaše cena s DPH:
52,08 Kč/ks
Vaše cena bez DPH:
43,04 Kč/ks
ks
Zadávejte násobky 126 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178282
- Kód dodavatele:
- 1845220000
- EAN:
- 4032248357932
- Standardní balení:
- 126 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 4
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 15,9 mm
Svorka PCB LM 3.50/04/135 3.2SN OR BX WEIDMÜLLER 1845220000
Svorka PCB LM 3.50/04/135 3.2SN (WEIDMÜLLER 1845220000, EAN 4032248357932) je určena pro montáž na DPS a má výrazné oranžové těleso.
Podporuje jmenovitý proud 14 A a jmenovité napětí 160 V, pro pevné vodiče a lanka v rozsahu 0,5–1,5 mm² a disponuje modulární roztečí připojení 3,5 mm.
Nabízí 4 elektrická připojení se šroubovým připojením, pájecí upevnění na DPS (pin délky 3,2 mm), krytí IP20, izolaci z polyamidu (PA) s hořlavostí UL94 V2 a provozní teplotu -50 až 100 °C.
Proč si vybrat tuto svorku?
- Jedná se o PCB svorku značky WEIDMÜLLER LM 3.50/04/135 (katalogové číslo 1845220000).
- Pro provoz je svorka dimenzovaná na jmenovitý proud 14 A, vhodný pro běžné elektronické obvody.
- Umožňuje připojení pevného vodiče s průřezem 0,5–1,5 mm², což pokrývá typické průřezy v nízkonapěťových instalacích.
- Model odpovídá rozteči mezi póly 3,50 mm, kompatibilní s odpovídajícími plošnými spoji.
- Označení /04 v názvu indikuje verzi se 4 póly, usnadňující vícepólová zapojení.
Interní název produktu
LM3.5/4/135 3.2 OR
Podrobný popis produktu
LM 3.50/04/135 3.2SN OR BX
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
