Svorka PCB LM 3.50/11/90 3.2SN OR BX WEIDMÜLLER 1845100000

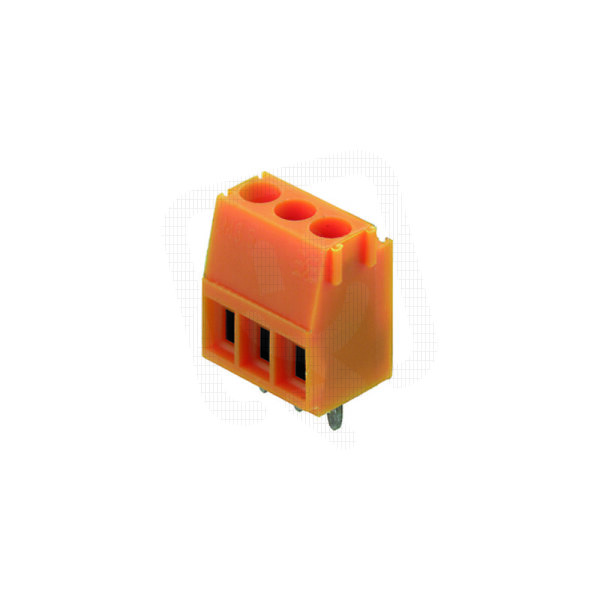

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
146,43 Kč
Cena po registraci:
130,74 Kč/ks
Po registraci bez DPH:
108,05 Kč
Vaše cena s DPH:
136,19 Kč/ks
Vaše cena bez DPH:
112,55 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178280
- Kód dodavatele:
- 1845100000
- EAN:
- 4032248357918
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 11
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 16 mm
Svorka PCB LM 3.50/11/90 3.2SN OR BX WEIDMÜLLER 1845100000
Svorka PCB LM 3.50/11/90 3.2SN OR (WEIDMÜLLER, 1845100000, EAN 4032248357918) je pájecí modulární svorka pro DPS s roztečí připojení 3,5 mm a 11 elektrickými připojeními.
Umožňuje šroubové připojení vodiče pro pevné vodiče i lanko v rozsahu 0,5–1,5 mm², má jmenovitý proud 14 A, jmenovité napětí 160 V a délku pinu 3,2 mm.
Těleso je z polyamidu (PA) v oranžové barvě, se stupněm znečištění 2, krytím připojené IP20, třídou hořlavosti UL94 V2, kategorií přepětí II a pracovním rozsahem -50 až 100 °C.
Proč si vybrat tuto svorku?
- Vhodná pro přímou montáž na desku plošných spojů (PCB) s roztečí 3,50 mm.
- Podporuje jmenovitý proud 14 A, vhodná pro běžné napájecí a signálové okruhy.
- Umožňuje připojení pevného vodiče o průřezu 0,5–1,5 mm².
- Modelové označení naznačuje provedení s 11 póly.
- Kompaktní provedení v pravém úhlu 90° usnadňuje směrování vodičů na desce.
Interní název produktu
LM3.5/11/90 3.2 OR
Podrobný popis produktu
LM 3.50/11/90 3.2SN OR BX
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 11, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 11, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
