Svorka PCB LM 3.50/09/90 3.2SN OR BX WEIDMÜLLER 1845080000

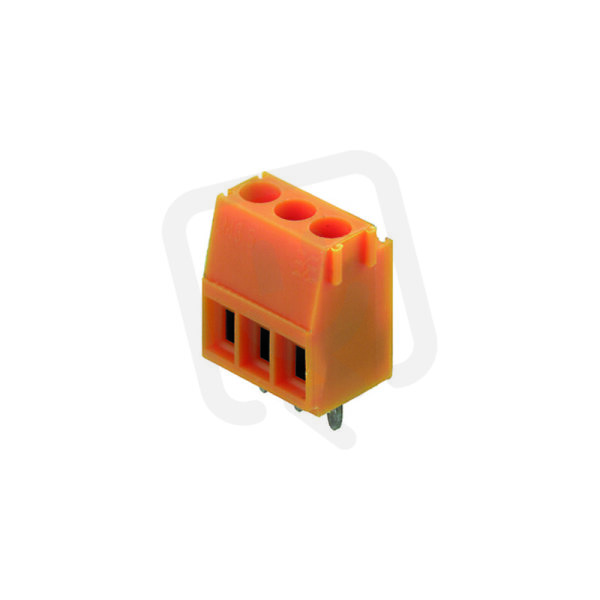

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
120,01 Kč
Cena po registraci:
107,15 Kč/ks
Po registraci bez DPH:
88,55 Kč
Vaše cena s DPH:
111,61 Kč/ks
Vaše cena bez DPH:
92,24 Kč/ks
ks
Zadávejte násobky 54 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178278
- Kód dodavatele:
- 1845080000
- EAN:
- 4032248357895
- Standardní balení:
- 54 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 9
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 16 mm
Svorka PCB LM 3.50/09/90 3.2SN OR BX WEIDMÜLLER 1845080000
Svorka PCB LM 3.50/09/90 3.2SN OR BX WEIDMÜLLER (EAN 4032248357895) poskytuje 9 elektrických připojení s modulární roztečí 3,5 mm a je určena pro vodiče o průřezu 0,5–1,5 mm2 při jmenovitém proudu 14 A.
Má pájecí upevnění na DPS, šroubové připojení vodiče, jmenovité napětí 160 V, krytí připojených částí IP20, izolaci z polyamidu (PA) s třídou hořlavosti UL94 V2 a pracovní teplotu -50 až 100 °C.
Proč si vybrat tuto svorku?
- Určena pro jmenovitý proud 14 A, což odpovídá běžným aplikacím na deskách plošných spojů.
- Podporuje pevné vodiče s průřezem 0,5–1,5 mm², vhodné pro napájení menších obvodů.
- Navržena pro osazení na PCB, díky čemuž se snadno integruje do desek plošných spojů.
- Typové označení a provedení: LM 3.50/09/90 3.2SN OR BX, které specifikuje rozměrové a montážní vlastnosti.
- Výrobce a katalogové číslo: Weidmüller 1845080000, pro snadnou identifikaci a objednání.
Interní název produktu
LM3.5/9/90 3.2 OR
Podrobný popis produktu
LM 3.50/09/90 3.2SN OR BX
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 9, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 9, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
