Svorka PCB LM 3.50/08/90 3.2SN OR BX WEIDMÜLLER 1845070000

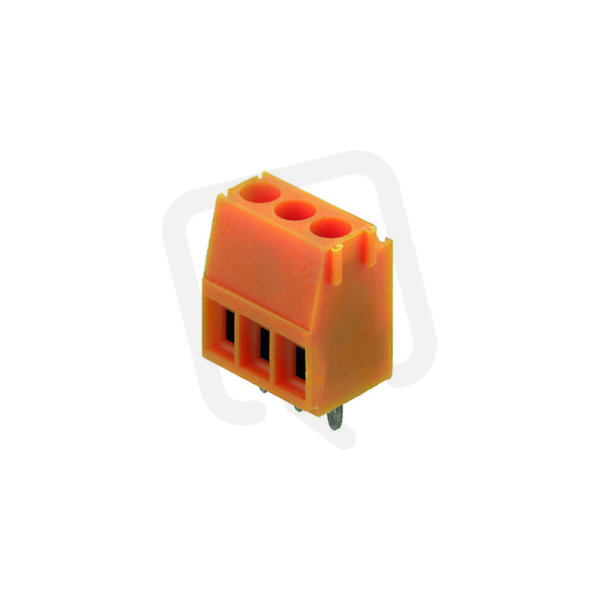

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
106,65 Kč
Cena po registraci:
95,23 Kč/ks
Po registraci bez DPH:
78,70 Kč
Vaše cena s DPH:
99,18 Kč/ks
Vaše cena bez DPH:
81,97 Kč/ks
ks
Zadávejte násobky 60 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178277
- Kód dodavatele:
- 1845070000
- EAN:
- 4032248357888
- Standardní balení:
- 60 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 8
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 16 mm
Svorka PCB LM 3.50/08/90 3.2SN OR BX WEIDMÜLLER 1845070000
Svorka PCB LM 3.50/08/90 3.2SN OR WEIDMÜLLER 1845070000 (EAN 4032248357888) představuje kompaktní spojovací prvek pro montáž na DPS.
Je dimenzovaná na jmenovitý proud 14 A a jmenovité napětí 160 V, pro vodiče 0,5–1,5 mm² (pevné i lanko bez koncovky), s modulární roztečí 3,5 mm, 8 elektrickými připojeními a kombinací šroubového připojení vodiče a pájecího připojení k DPS (délka pinu 3,2 mm).
Těleso z polyamidu (PA) v barvě oranžové, připojené krytí IP20, třída hořlavosti UL94 V2, pracovní teplota -50 až 100 °C, jmenovité rázové napětí 2,5 kV, kategorie přepětí II a stupeň znečištění 2.
Proč si vybrat tuto svorku?
- Jedná se o svorku pro montáž na DPS (PCB), která umožňuje přehledné a pevné propojení součástek na desce.
- Má jmenovitý proud 14 A, vhodný pro běžné nízkonapěťové aplikace.
- Umožňuje připojení pevného vodiče s průřezem 0,5–1,5 mm², což pokrývá široké spektrum standardních vodičů.
- Výrobce je WEIDMÜLLER, známý dodavatel průmyslových svorek.
- Objednací číslo produktu je 1845070000, usnadňující identifikaci při nákupu.
Interní název produktu
LM3.5/8/90 3.2 OR
Podrobný popis produktu
LM 3.50/08/90 3.2SN OR BX
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 8, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 8, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
