Svorka PCB LM 3.50/06/90 3.2SN OR BX WEIDMÜLLER 1845050000

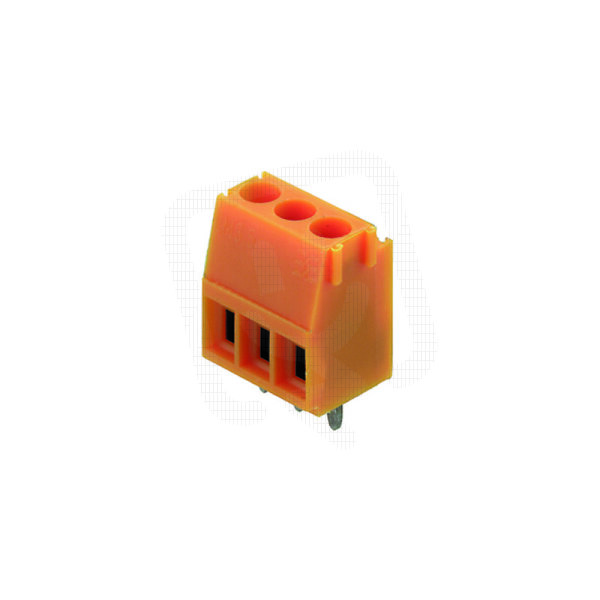

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
79,96 Kč
Cena po registraci:
71,39 Kč/ks
Po registraci bez DPH:
59,00 Kč
Vaše cena s DPH:
74,35 Kč/ks
Vaše cena bez DPH:
61,45 Kč/ks
ks
Zadávejte násobky 84 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178275
- Kód dodavatele:
- 1845050000
- EAN:
- 4032248357857
- Standardní balení:
- 84 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 6
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 16 mm
Svorka PCB LM 3.50/06/90 3.2SN OR BX WEIDMÜLLER 1845050000
Svorka PCB LM 3.50/06/90 3.2SN (EAN 4032248357857) je určena pro montáž na DPS a umožňuje 6 elektrických připojení s jmenovitým proudem 14 A a jmenovitým napětím 160 V, pro průřez vodičů 0,5–1,5 mm² a modulární roztečí 3,5 mm.
Má pájecí upevnění a šroubové připojení vodiče s délkou pinu 3,2 mm, výškou 16 mm, barvou tělesa oranžová, izolací z polyamidu (PA), jmenovitým rázovým napětím 2,5 kV, krytím připojeného dílu IP20, provozní teplotou -50–100 °C a klasifikacemi II (kategorie přepětí) a UL94 V2.
Proč si vybrat tuto svorku?
- Je určena pro montáž na PCB, což umožňuje přímé připojení vodičů na tištěnou spojovou desku.
- Má jmenovitý proud 14 A, vhodný pro běžné napájecí obvody a elektronická zapojení.
- Podporuje pevné vodiče o průřezu 0,5–1,5 mm², takže je kompatibilní se standardními vodiči používanými v průmyslu i hobby projektech.
- Je označena jako Weidmüller 1845050000 (LM 3.50/06/90 3.2SN OR BX), což usnadňuje identifikaci v katalogu výrobce.
Interní název produktu
LM3.5/6/90 3.2 OR
Podrobný popis produktu
LM 3.50/06/90 3.2SN OR BX
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 6, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 6, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
