Zásuvný konektor DPS BLT 5.08HC/24/180F SN BK BX WEIDMÜLLER 1844440000

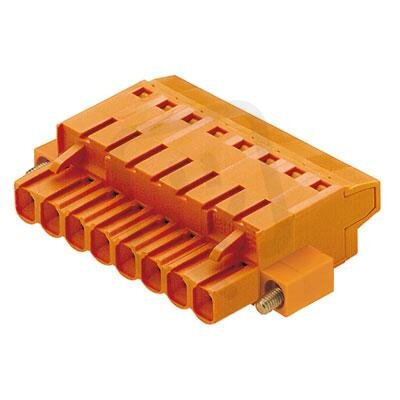

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 045,17 Kč
Cena po registraci:
933,19 Kč/ks
Po registraci bez DPH:
771,23 Kč
Vaše cena s DPH:
972,02 Kč/ks
Vaše cena bez DPH:
803,32 Kč/ks
ks
Zadávejte násobky 12 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178246
- Kód dodavatele:
- 1844440000
- EAN:
- 4032248356379
- Standardní balení:
- 12 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 24
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BLT 5.08HC/24/180F SN BK BX WEIDMÜLLER 1844440000
Zásuvný konektor DPS BLT 5.08HC/24/180F SN BK od Weidmüller (EAN 4032248356379) je zásuvka určená pro montáž na PCB s úhlovým připojením 180° (horizontal).
Nabízí 24 pólů, jmenovitý proud 24 A, jmenovité napětí 320 V, modulární rozteč 5,08 mm a šroubové připojení s kontakty z mědi s povrchovou úpravou cín.
Těleso je z černého plastu (polybutylentereftalát) s třídou hořlavosti UL94 V0, provozní teplotou -50 až 100 °C a parametry kategorie přepětí III a jmenovité rázové napětí 4 kV; připojitelné průřezy jsou pevný vodič 0,2–2,5 mm², laněný 0,2–1,5 mm² a lanko bez koncovky 0,2–2,5 mm².
Proč si vybrat tento zásuvný konektor?
- Zásuvný konektor má 24 pólů, což umožňuje připojení více signálů nebo napájecích větví.
- Jmenovitý proud je 24 A, proto je vhodný pro aplikace s vyšším proudovým zatížením.
- Jmenovité napětí činí 320 V, což umožňuje použití v běžných nízkonapěťových obvodech.
- Kontakty jsou z mědi, která poskytuje dobré mechanické vlastnosti pro odolnost proti opotřebení a spolehlivé opakované zasouvání.
- Typ kontaktu je zásuvka, navržená pro spojení s odpovídajícím vidlicovým konektorem.
- Připojení vodiče je řešeno horizontálně (180°), což usnadňuje vedení kabeláže paralelně s deskou plošných spojů.
Interní název produktu
BLT 5.08/24F SN SW
Podrobný popis produktu
BLT 5.08HC/24/180F SN BK BX
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 24, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 24, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
