Zásuvný konektor DPS BLT 5.08HC/22/180F SN OR BX WEIDMÜLLER 1844190000

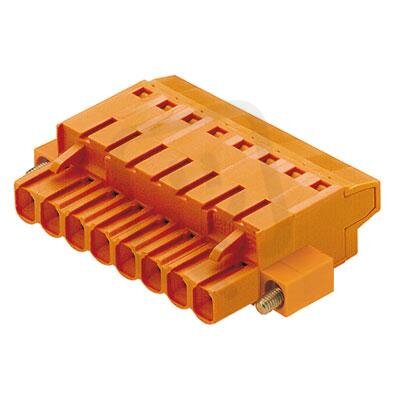

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
959,18 Kč
Cena po registraci:
856,41 Kč/ks
Po registraci bez DPH:
707,78 Kč
Vaše cena s DPH:
892,04 Kč/ks
Vaše cena bez DPH:
737,22 Kč/ks
ks
Zadávejte násobky 12 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178224
- Kód dodavatele:
- 1844190000
- EAN:
- 4032248356119
- Standardní balení:
- 12 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 22
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BLT 5.08HC/22/180F SN OR BX WEIDMÜLLER 1844190000
Zásuvný konektor DPS BLT 5.08HC/22/180F SN WEIDMÜLLER 1844190000 (EAN: 4032248356119) je 22pólový zásuvný konektor pro montáž na DPS s roztečí 5,08 mm.
Má těleso z polybutylentereftalu v oranžové barvě, kontakty z mědi s povrchovou úpravou cín, jmenovitý proud 24 A a jmenovité napětí 320 V; připojení je šroubové pro flexibilní vodiče k DPS, úhlové provedení 180° horizontal a konektor je bez ochranného vodiče.
Umožňuje připojení pevného vodiče 0,2–2,5 mm², laněného 0,2–1,5 mm² a lanka bez koncovky 0,2–2,5 mm², provozní teplota -50–100 °C, kategorie přepětí III, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a třída hořlavosti UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Tento konektor nabízí 22 pólů pro připojení více vodičů v kompaktním uspořádání.
- Je navržen pro jmenovitý proud 24 A, vhodný pro aplikace s vyšším odběrem.
- Podporuje jmenovité napětí 320 V pro napájecí i signálové obvody.
- Je vybaven zásuvkou jako typem kontaktu pro snadné zasouvání a vyjímání vodičů.
- Kontakty z mědi zajišťují dobrou mechanickou pevnost a odolnost proti opotřebení při častém zapojování.
- Nabízí 180° horizontální připojení, které je vhodné pro montáž na DPS a plošné uspořádání zapojení.
Interní název produktu
BLT 5.08/22F SN OR
Podrobný popis produktu
BLT 5.08HC/22/180F SN OR BX
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 22, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 22, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
