Zásuvný konektor DPS BLT 5.08HC/13/180F SN OR BX WEIDMÜLLER 1844100000

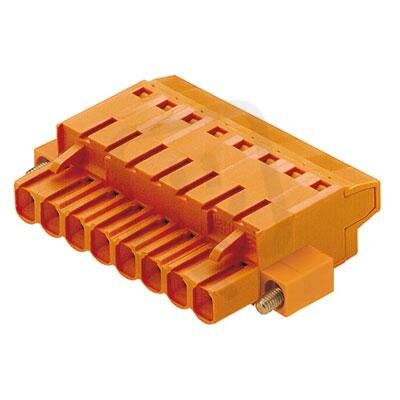

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
571,71 Kč
Cena po registraci:
510,46 Kč/ks
Po registraci bez DPH:
421,87 Kč
Vaše cena s DPH:
531,70 Kč/ks
Vaše cena bez DPH:
439,42 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178215
- Kód dodavatele:
- 1844100000
- EAN:
- 4032248356027
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 13
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS BLT 5.08HC/13/180F SN OR BX WEIDMÜLLER 1844100000
Zásuvný konektor DPS BLT 5.08HC/13/180F SN OR (WEIDMÜLLER, EAN 4032248356027) je určen pro montáž na DPS s 13 póly a modulární roztečí 5,08 mm v oranžovém plastovém tělese s izolací z polybutylentereftalátu.
Nabízí jmenovitý proud 24 A a jmenovité napětí 320 V, zásuvkový kontakt z mědi s cínovým povrchem a šroubové připojení s úhlovým vedením vodiče 180° (horizontálně), určené pro připojení flexibilních vodičů na DPS; vhodné průřezy: pevné 0,2–2,5 mm², laněné 0,2–1,5 mm², lanko bez koncovky 0,2–2,5 mm².
Produkt odpovídá kategorií přepětí III s jmenovitým rázovým napětím 4 kV, stupeň znečištění 2, třída hořlavosti UL94 V0, provozní teplota -50 až 100 °C a je dodáván bez ochranného vodiče.
Proč si vybrat tento zásuvný konektor?
- Produkt nabízí 13 pólů, takže je možné připojit více vodičů na jednu DPS.
- Je dimenzován na jmenovitý proud 24 A, což odpovídá běžným proudovým požadavkům v řídicích a napájecích aplikacích.
- Podporuje jmenovité napětí 320 V, vhodné pro aplikace s vyšším napětím signálů a napájení.
- Má typ kontaktu: zásuvka, který umožňuje snadné připojení a rychlé odpojení při servisních zásazích.
- Kontakty z mědi nabízejí příznivé mechanické vlastnosti, například odolnost proti opotřebení a spolehlivý přítlak kontaktu.
- Se 180° horizontálním úhlovým připojením lze vodiče vést rovnoběžně s DPS, což šetří místo při instalaci.
Interní název produktu
BLT 5.08/13F SN OR
Podrobný popis produktu
BLT 5.08HC/13/180F SN OR BX
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 13, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 27 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 13, Připojení TOP, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
