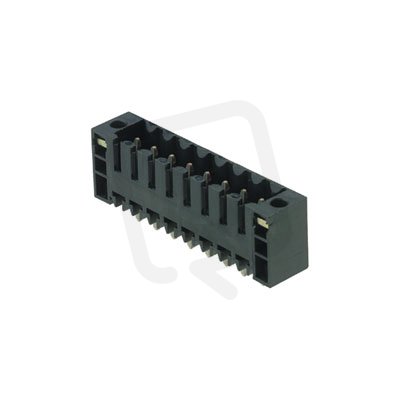

Zásuvný konektor DPS SL-SMT 3.50/09/180F 3.2SN BK BX WEIDMÜLLER 1842840000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
93,29 Kč
Cena po registraci:
83,30 Kč/ks
Po registraci bez DPH:
68,84 Kč
Vaše cena s DPH:
86,76 Kč/ks
Vaše cena bez DPH:
71,70 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010040
- Kód dodavatele:
- 1842840000
- EAN:
- 4032248354207
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 9
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL-SMT 3.50/09/180F 3.2SN BK BX WEIDMÜLLER 1842840000
Zásuvný konektor DPS SL-SMT 3.50/09/180F 3.2SN BK WEIDMÜLLER (EAN 4032248354207) je pevný konektor pro montáž na DPS s pravým úhlem připojení 90° a modulární roztečí kontaktů 3,5 mm.
Má 9 pólů, jmenovitý proud 13 A a jmenovité napětí 160 V, kontakty s povrchovou úpravou cín a délkou pinu 3,2 mm; je určen pro pájení/THR a flexibilní připojení PCB, izolace z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0 a provozní teplotou -50 až 100 °C (stupeň znečištění 2, kategorie přepětí II, jmenovité rázové napětí 2,5 kV).
Proč si vybrat tento zásuvný konektor?
- Je navržen pro montáž na desku plošných spojů jako zásuvný konektor pro DPS.
- Má 9 pólů, což umožňuje připojení více vodičů v kompaktním uspořádání.
- Jmenovitý proud činí 13 A, vhodný pro aplikace s mírným až středním zatížením.
- Elektrické připojení je řešeno jako připojení THR (Through‑Hole Reflow), které usnadňuje pájení při reflow procesu.
- Rozteč kontaktů je 3,50 mm, kompatibilní se standardními řadami konektorů.
- Dodává se od výrobce Weidmüller (kód 1842840000, barva BK).
Interní název produktu
SL-SMT3.5/9/180F 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/09/180F 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
