Zásuvný konektor DPS SL-SMT 3.50/14/180LF 3.2SN BK BX WEIDMÜLLER 1842660000

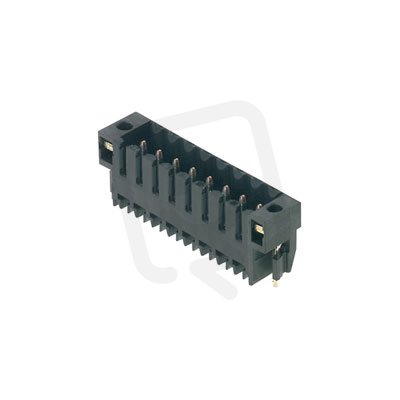

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
142,50 Kč
Cena po registraci:
127,23 Kč/ks
Po registraci bez DPH:
105,15 Kč
Vaše cena s DPH:
132,53 Kč/ks
Vaše cena bez DPH:
109,53 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010022
- Kód dodavatele:
- 1842660000
- EAN:
- 4032248354023
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL-SMT 3.50/14/180LF 3.2SN BK BX WEIDMÜLLER 1842660000
Zásuvný konektor DPS SL-SMT 3.50/14/180LF 3.2SN BK WEIDMÜLLER (EAN: 4032248354023) se 14 póly, jmenovitým proudem 13 A, jmenovitým napětím 160 V a modulární roztečí 3,5 mm je určen pro pevné připojení na desku plošných spojů.
Má THR připojení s kolíkovými kontakty pokovenými cínem, barva tělesa: černá, délka pinu 3,2 mm a úhel 90°, montuje se pájením; dále splňuje třídu hořlavosti UL94 V0, pracuje v rozsahu −50 až 100 °C a má přepěťové parametry kategorie II s jmenovitým rázovým napětím 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 14 pólů, takže lze pohodlně realizovat více signálových nebo napájecích větví.
- Má krok kontaktů 3,50 mm, který odpovídá běžným roztečím na deskách plošných spojů.
- S jmenovitým proudem 13 A zvládne středně vysoké proudové zatížení v plošných zapojeních.
- Elektrické připojení je řešeno jako Připojení THR, tedy průchozí montáž s kompatibilitou reflow procesu.
- Jde o zásuvný konektor DPS, určený pro přímou montáž na desku plošných spojů a snadné osazení.
Interní název produktu
SL-SMT3.5/14/180LF 3.2SN SW
Podrobný popis produktu
SL-SMT 3.50/14/180LF 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
