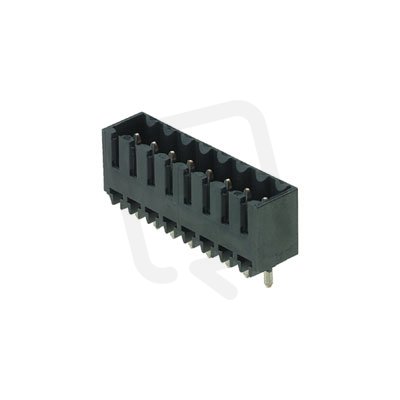

Zásuvný konektor DPS SL-SMT 3.50/22/180G 3.2SN BK BX WEIDMÜLLER 1842510000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
184,89 Kč
Cena po registraci:
165,08 Kč/ks
Po registraci bez DPH:
136,43 Kč
Vaše cena s DPH:
171,94 Kč/ks
Vaše cena bez DPH:
142,10 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178173
- Kód dodavatele:
- 1842510000
- EAN:
- 4032248353873
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL-SMT 3.50/22/180G 3.2SN BK BX WEIDMÜLLER 1842510000
Zásuvný konektor DPS SL-SMT 3.50/22/180G 3.2SN BK (WEIDMÜLLER, EAN 4032248353873) nabízí 22 pólů s modulární roztečí 3,5 mm, jmenovitým proudem 13 A a jmenovitým napětím 160 V.
Konektor má kolíkové kontakty s povrchovou úpravou cín, délku pinu 3,2 mm a úhel PCB/kontakt 90° svisle nahoru, je určen pro pájení/THR a podporuje flexibilní připojení k DPS; izolace je z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0, pracovní teplotou -50 až 100 °C, kategorií přepětí II a jmenovitým rázovým napětím 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Je určen jako zásuvný konektor pro DPS, vhodný pro spolehlivé spojení modulů na desce plošných spojů.
- Nabízí 22 pólů pro připojení signálů a napájení.
- Má rozteč 3,50 mm, která usnadňuje kompatibilitu s běžnými rozměry konektorových rozhraní.
- Je dimenzován na jmenovitý proud 13 A na kontakt, což pokryje potřeby středně zatížených obvodů.
- Typ elektrického připojení je THR, tedy vhodný pro reflow pájení a kombinovanou montážní technologii.
- Označení BK značí černé provedení izolátoru, které může zjednodušit vizuální integraci v zařízení.
Interní název produktu
SL-SMT3.5/22/180G 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/22/180G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
