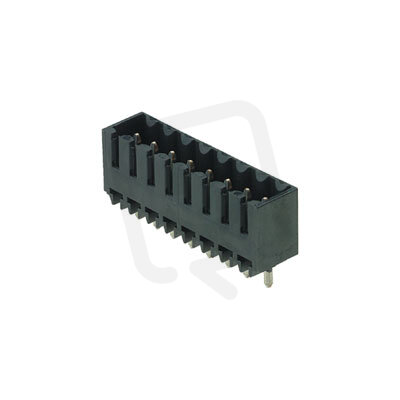

Zásuvný konektor DPS SL-SMT 3.50/18/180G 3.2SN BK BX WEIDMÜLLER 1842470000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
151,14 Kč
Cena po registraci:
134,95 Kč/ks
Po registraci bez DPH:
111,53 Kč
Vaše cena s DPH:
140,57 Kč/ks
Vaše cena bez DPH:
116,17 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010003
- Kód dodavatele:
- 1842470000
- EAN:
- 4032248353828
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 18
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL-SMT 3.50/18/180G 3.2SN BK BX WEIDMÜLLER 1842470000
Zásuvný konektor DPS SL-SMT 3.50/18/180G 3.2SN BK WEIDMÜLLER (EAN: 4032248353828) je pevný konektor s 18 póly, určený pro připojení typu THR, typ upevnění pájení a flexibilní připojení k PCB.
Konektor je dimenzován na jmenovitý proud 13 A a jmenovité napětí 160 V, s modulární roztečí kontaktů 3,5 mm, délkou pinu 3,2 mm a úhlem PCB/kontakt 90°.
Kontakty mají povrch z cínu, izolace je z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0, provozní teplota je -50 až 100 °C a jmenovité rázové napětí činí 2,5 kV (kategorie přepětí II, stupeň znečištění 2).
Proč si vybrat tento zásuvný konektor?
- Pro připojení na desku plošných spojů je určený zásuvný konektor pro DPS, který usnadňuje zapojení v plošném formátu.
- Poskytuje prostor pro 18 pólů, což umožňuje propojení více signálů nebo vodičů v kompaktním provedení.
- Se jmenovitým proudem 13 A na kontakt je vhodný i pro aplikace s vyššími proudovými nároky.
- Díky připojení THR lze konektor snadno začlenit do výrobního procesu s THR pájením a získat tak pevné mechanické uchycení na DPS.
Interní název produktu
SL-SMT3.5/18/180G 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/18/180G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
