Zásuvný konektor DPS SL-SMT 3.50/14/180G 3.2SN BK BX WEIDMÜLLER 1842430000

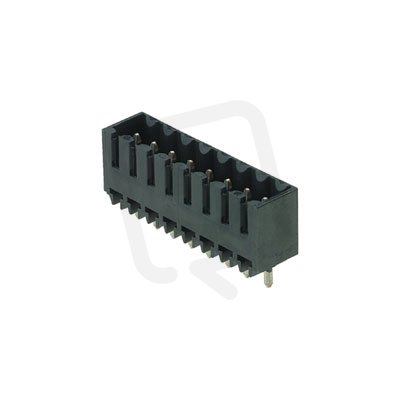

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
117,64 Kč
Cena po registraci:
105,03 Kč/ks
Po registraci bez DPH:
86,80 Kč
Vaše cena s DPH:
109,40 Kč/ks
Vaše cena bez DPH:
90,41 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009999
- Kód dodavatele:
- 1842430000
- EAN:
- 4032248353781
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL-SMT 3.50/14/180G 3.2SN BK BX WEIDMÜLLER 1842430000
Zásuvný konektor DPS SL-SMT 3.50/14/180G 3.2SN BK BX WEIDMÜLLER 1842430000 (EAN 4032248353781) je pevný konektor určený pro tištěné plošné spoje s 14 póly a roztečí kontaktů 3,5 mm.
Má jmenovitý proud 13 A, jmenovité napětí 160 V, kontakty s povrchovou úpravou cín a izolaci z polymeru z tekutých krystalů (UL94 V0), přičemž jmenovité rázové napětí je 2,5 kV.
Pro montáž je určeno pájení (THR) s kolíkovým kontaktem délky 3,2 mm, úhlem PCB/kontaktu 90° a provozní teplotou -50 až 100 °C; těleso je černé.
Proč si vybrat tento zásuvný konektor?
- Konektor je určen pro montáž na DPS a poskytuje připojení pro 14 pólů.
- Je navržen pro jmenovitý proud 13 A, vhodný pro obvody se středním zatížením.
- Má typ elektrického připojení THR, což usnadňuje pájení v reflow procesu a zvyšuje mechanickou pevnost spoje.
- Dodává se jako zásuvný konektor pro DPS, což umožňuje snadné zapojení a servis na plošném spoji.
Interní název produktu
SL-SMT3.5/14/180G 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/14/180G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
