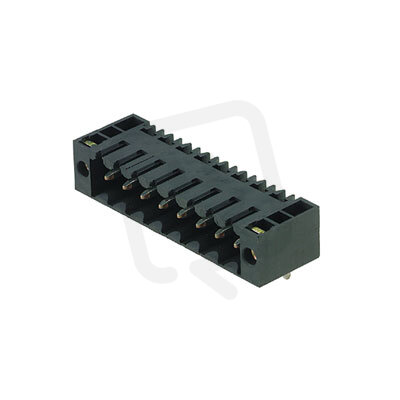

Zásuvný konektor DPS SL-SMT 3.50/18/90F 3.2SN BK BX WEIDMÜLLER 1842240000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
168,94 Kč
Cena po registraci:
150,84 Kč/ks
Po registraci bez DPH:
124,66 Kč
Vaše cena s DPH:
157,12 Kč/ks
Vaše cena bez DPH:
129,85 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178166
- Kód dodavatele:
- 1842240000
- EAN:
- 4032248353590
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 18
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/18/90F 3.2SN BK BX WEIDMÜLLER 1842240000
Zásuvný konektor DPS SL-SMT 3.50/18/90F 3.2SN BK WEIDMÜLLER 1842240000 (EAN: 4032248353590) s 18 póly, jmenovitým proudem 13 A a jmenovitým napětím 160 V je určen pro pájení na DPS jako pevný konektor.
Má THR elektrické připojení s možností flexibilního připojení k PCB, typ kontaktu: kolík, modulární rozteč 3,5 mm, délku pinu 3,2 mm a horizontální orientaci 0°/180°; těleso je černé a kontakty jsou potaženy cínem, izolace z polymeru z tekutých krystalů (LCP).
Splňuje kategorii přepětí II s jmenovitým rázovým napětím 2,5 kV, stupeň znečištění 2, pracovní teplota -50 až 100 °C a hořlavost izolace dle UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Vhodný pro montáž na desku s 18 póly, takže poskytuje dostatek kontaktů pro vícenásobná spojení.
- Navržen pro jmenovitý proud 13 A, což odpovídá běžným provozním požadavkům na proudové zatížení.
- Se THR připojením, kompatibilním s procesy reflow pro průchozí vývody.
- Má rozteč 3,50 mm, vhodnou pro návrhy DPS s touto krokovou geometrií.
- Uspořádání v pravém úhlu (90°), ideální pro kolmé připojení vodičů vůči ploše desky.
- Dodáváno výrobcem Weidmüller, který se specializuje na průmyslové spojovací řešení.
Interní název produktu
SL-SMT3.5/18/90F 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/18/90F 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
