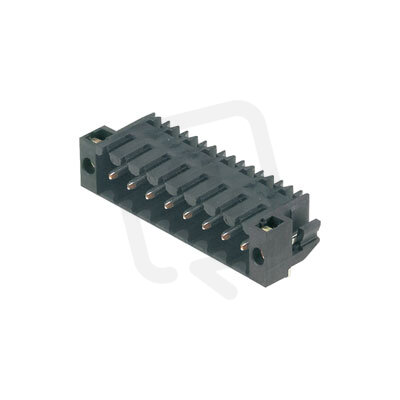

Zásuvný konektor DPS SL-SMT 3.50/18/90LF 3.2SN BK BX WEIDMÜLLER 1842010000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
177,31 Kč
Cena po registraci:
158,32 Kč/ks
Po registraci bez DPH:
130,84 Kč
Vaše cena s DPH:
164,90 Kč/ks
Vaše cena bez DPH:
136,28 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009958
- Kód dodavatele:
- 1842010000
- EAN:
- 4032248353361
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 18
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/18/90LF 3.2SN BK BX WEIDMÜLLER 1842010000
Zásuvný konektor DPS SL-SMT 3.50/18/90LF 3.2SN BK (EAN 4032248353361) je pevný horizontální konektor s počtem pólů 18, roztečí kontaktů 3,5 mm a délkou pinu 3,2 mm.
Podporuje jmenovitý proud 13 A a jmenovité napětí 160 V, má kontakty s povrchovou úpravou z cínu, jmenovité rázové napětí 2,5 kV a izolaci z polymeru tekutých krystalů s třídou hořlavosti UL94 V0, kategorie přepětí II.
Je určen pro pájení/THR s typem kontaktu kolík, úhlem PCB/kontaktu 0°/180° a provozní teplotou -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Je navržen pro montáž na desku plošných spojů jako zásuvný konektor DPS SL-SMT 3.50/18/90LF.
- Obsahuje 18 pólů pro propojení více signálů na jedné liště.
- S jmenovitým proudem 13 A je vhodný pro střední proudové zatížení obvodů.
- Elektrické připojení je realizováno pomocí připojení THR, které umožňuje kombinovat výhody průchozího pájení a reflow procesu.
- Dodavatelem je Weidmüller (kód 1842010000), což usnadňuje identifikaci přesného typu při objednávce.
Interní název produktu
SL-SMT3.5/18/90LF 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/18/90LF 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
