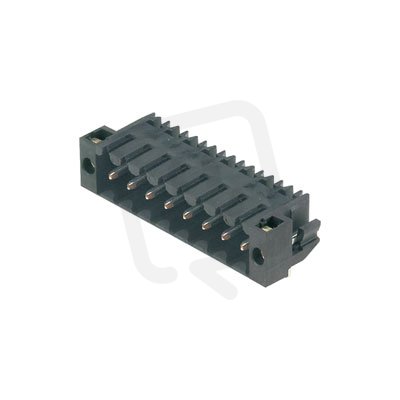

Zásuvný konektor DPS SL-SMT 3.50/17/90LF 3.2SN BK BX WEIDMÜLLER 1842000000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
168,29 Kč
Cena po registraci:
150,26 Kč/ks
Po registraci bez DPH:
124,18 Kč
Vaše cena s DPH:
156,50 Kč/ks
Vaše cena bez DPH:
129,34 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009957
- Kód dodavatele:
- 1842000000
- EAN:
- 4032248353354
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 17
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/17/90LF 3.2SN BK BX WEIDMÜLLER 1842000000
Zásuvný konektor DPS SL-SMT 3.50/17/90LF 3.2SN BK (Weidmüller, EAN 4032248353354) je pevný konektor s 17 póly, jmenovitým proudem 13 A, jmenovitým napětím 160 V a černým tělesem, určený pro pájení na DPS.
Poskytuje připojení THR a flexibilní připojení k PCB, kontakty typu kolík s povrchovou úpravou cín, modulární roztečí a roztečí připojení 3,5 mm, délku pinu 3,2 mm, třídu hořlavosti izolace UL94 V0, kategorii přepětí II, jmenovité rázové napětí 2,5 kV a provozní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Má 17 pólů, což umožňuje připojení více signálů na jedné DPS.
- S jmenovitým proudem 13 A je vhodný pro obvody s vyššími proudovými nároky.
- Využívá THR připojení, které kombinuje výhody reflow pájení a zvýšené mechanické pevnosti kontaktů.
- Rozteč kontaktů 3,50 mm odpovídá běžným standardům pro snadnou integraci do návrhu DPS.
- Má úhlové provedení 90°, takže je vhodný pro připojení kolmo k desce při úspoře prostoru v zařízení.
- Dodává se pod označením Weidmüller 1842000000, což usnadní identifikaci a náhradu součástky.
Interní název produktu
SL-SMT3.5/17/90LF 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/17/90LF 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
