Zásuvný konektor DPS SL-SMT 3.50/06/90LF 3.2SN BK BX WEIDMÜLLER 1841900000

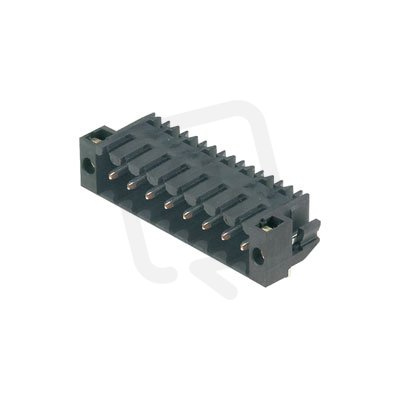

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
73,28 Kč
Cena po registraci:
65,42 Kč/ks
Po registraci bez DPH:
54,07 Kč
Vaše cena s DPH:
68,15 Kč/ks
Vaše cena bez DPH:
56,32 Kč/ks
ks
Zadávejte násobky 66 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009947
- Kód dodavatele:
- 1841900000
- EAN:
- 4032248353255
- Standardní balení:
- 66 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 6
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/06/90LF 3.2SN BK BX WEIDMÜLLER 1841900000
Zásuvný konektor DPS SL-SMT 3.50/06/90LF 3.2SN BK BX WEIDMÜLLER (EAN 4032248353255) je pevný konektor se 6 póly, jmenovitým proudem 13 A a jmenovitým napětím 160 V, s modulární roztečí 3,5 mm, typem kontaktu kolík, určený pro pájení (THR) a s barvou tělesa černá.
Izolační těleso je z polymeru z tekutých krystalů, kontakty mají povrch z cínu, třídu hořlavosti UL94 V0, pracovní teplotu -50 až 100 °C a splňuje kategorii přepětí II s jmenovitým rázovým napětím 2,5 kV a stupněm znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Výrobce a kód produktu: Weidmüller, typ 1841900000, usnadní identifikaci při objednávání a podpoře.
- Pro jednoduché zapojení a rozdělení signálů nabízí konektor 6 pólů.
- Konektor je dimenzován na jmenovitý proud 13 A, což ovlivňuje volbu vodičů a ochrany obvodu.
- Elektrické připojení je řešeno jako připojení THR, vhodné pro montáž do DPS kombinující reflow a průchodové body.
- Rozteč kontaktů činí 3,50 mm, což usnadňuje návrh rozložení plošného spoje.
- Konektor je dodáván v barvě BK (černá), která může ladit s ostatními prvky desky.
Interní název produktu
SL-SMT3.5/6/90LF 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/06/90LF 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
