Zásuvný konektor DPS SL-SMT 3.50/07/90G 3.2SN BK BX WEIDMÜLLER 1841680000

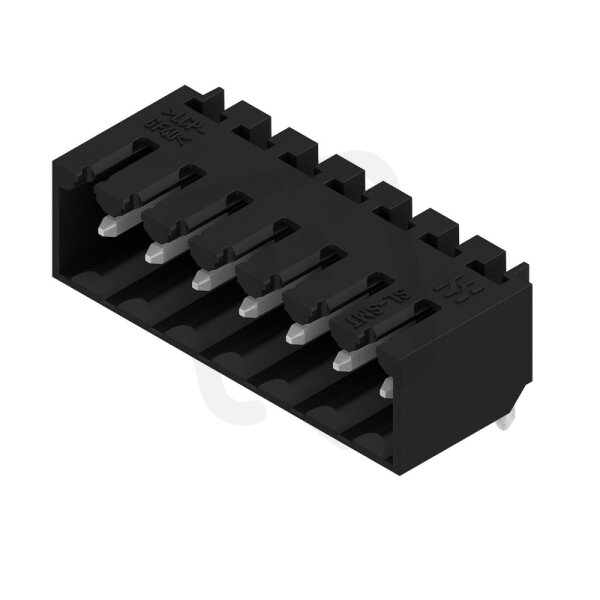

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
58,75 Kč
Cena po registraci:
52,45 Kč/ks
Po registraci bez DPH:
43,35 Kč
Vaše cena s DPH:
54,63 Kč/ks
Vaše cena bez DPH:
45,15 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178148
- Kód dodavatele:
- 1841680000
- EAN:
- 4032248353033
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 7
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/07/90G 3.2SN BK BX WEIDMÜLLER 1841680000
Zásuvný konektor DPS SL-SMT 3.50/07/90G 3.2SN BK BX WEIDMÜLLER 1841680000 (EAN 4032248353033) se 7 póly, jmenovitým proudem 13 A a roztečí kontaktů 3,5 mm určený pro připojení THR na DPS.
Elektricky nabízí jmenovité napětí 160 V, jmenovité rázové napětí 2,5 kV, kategorii přepětí II a stupeň znečištění 2, přičemž kontakty mají povrchovou úpravu cín.
Mechanicky jde o pevný konektor s kolíkovým kontaktem, délkou pinu 3,2 mm, typem upevnění pájení, úhlem PCB/kontaktu 0°/180°, izolačním materiálem z polymeru z tekutých krystalů (UL94 V0) a provozní teplotou -50 až 100 °C, navíc umožňuje flexibilní připojení k PCB.
Proč si vybrat tento zásuvný konektor?
- Vhodný pro zapojení více obvodů díky 7 pólům.
- Umožňuje proudové zatížení až 13 A, vhodné pro běžná napájení na DPS.
- Je určen pro připojení THR, což usnadňuje pájení v automatizované výrobě a integraci do DPS.
Interní název produktu
SL-SMT3.5/7/90G 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/07/90G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
