Zásuvný konektor DPS SL-SMT 3.50/04/90G 3.2SN BK BX WEIDMÜLLER 1841650000

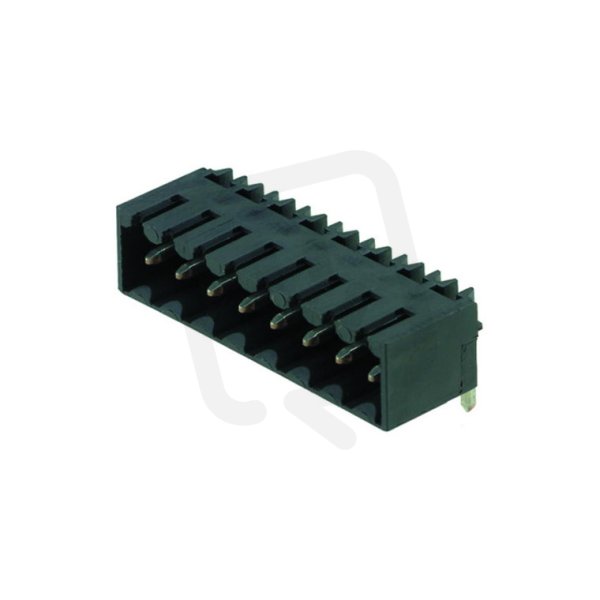

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
33,64 Kč
Cena po registraci:
30,03 Kč/ks
Po registraci bez DPH:
24,82 Kč
Vaše cena s DPH:
31,28 Kč/ks
Vaše cena bez DPH:
25,85 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178145
- Kód dodavatele:
- 1841650000
- EAN:
- 4032248352807
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 4
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/04/90G 3.2SN BK BX WEIDMÜLLER 1841650000
Zásuvný konektor DPS SL-SMT 3.50/04/90G 3.2SN BK (WEIDMÜLLER, EAN: 4032248352807) je pevný konektor se 4 póly, jmenovitým proudem 13 A, jmenovitým napětím 160 V a modulární roztečí kontaktů 3,5 mm.
Má kolíkový kontakt s povrchovou úpravou cín, délku pinu 3,2 mm, horizontální úhel PCB/kontakt 0°/180°, typ elektrického připojení THR (určeno i pro flexibilní kon. PCB), typ upevnění pájení, těleso z polymeru z tek. kryst. v barvě černá, třídu hořlavosti UL94 V0, pracovní teplotu -50–100 °C, kategorii přepětí II, jmenovité rázové napětí 2,5 kV a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Pro montáž na desku plošných spojů je určen 4 póly, které umožňují připojení čtyř vodičů.
- Konstrukce je dimenzována na jmenovitý proud 13 A, vhodný pro středně zatížené obvody.
- S typem elektrického připojení THR je kompatibilní s procesem Through‑Hole Reflow pro pájení do otvorů.
- Se roztečí 3,50 mm odpovídá běžným rozměrům pro kompaktní konektorová uspořádání.
- Má úhlové provedení 90°, které usnadňuje vedení kabelů pod pravým úhlem.
- Dodává jej výrobce Weidmüller (katalogové číslo 1841650000).
Interní název produktu
SL-SMT3.5/4/90G 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/04/90G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
