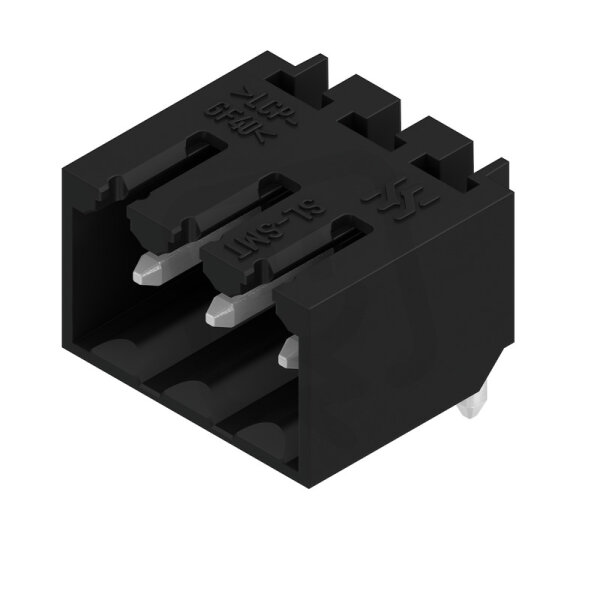

Zásuvný konektor DPS SL-SMT 3.50/03/90G 3.2SN BK BX WEIDMÜLLER 1841640000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
25,23 Kč
Cena po registraci:
22,53 Kč/ks
Po registraci bez DPH:
18,62 Kč
Vaše cena s DPH:
23,46 Kč/ks
Vaše cena bez DPH:
19,39 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178144
- Kód dodavatele:
- 1841640000
- EAN:
- 4032248352791
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 3
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 3.50/03/90G 3.2SN BK BX WEIDMÜLLER 1841640000
Zásuvný konektor DPS SL-SMT 3.50/03/90G 3.2SN BK (Weidmüller, EAN 4032248352791) je určen jako 3pólový pevný konektor na PCB s modulární roztečí 3,5 mm, jmenovitým proudem 13 A a jmenovitým napětím 160 V.
Provedení umožňuje THR i flexibilní připojení k PCB a je určeno pro pájení; má kolíkové kontakty délky 3,2 mm s povrchovou úpravou cín, izolace je z polymeru tekutých krystalů se třídou hořlavosti UL94 V0.
Konektor je určen pro horizontální osazení (0°/180°), odolá jmenovitému rázovému napětí 2,5 kV, pracuje v rozsahu -50 až 100 °C a odpovídá stupni znečištění 2 a kategorii přepětí II; těleso má barvu černá.
Proč si vybrat tento zásuvný konektor?
- Je určený pro 3 póly, takže umožňuje připojení tří vodičů na DPS.
- Má jmenovitý proud 13 A, což vystačí pro napájení středně zatížených obvodů.
- Typ elektrického připojení je THR, tedy kompatibilní s technologií Through‑Hole Reflow a snadno integrovatelné do hromadné výroby.
Interní název produktu
SL-SMT3.5/3/90G 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 3.50/03/90G 3.2SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
