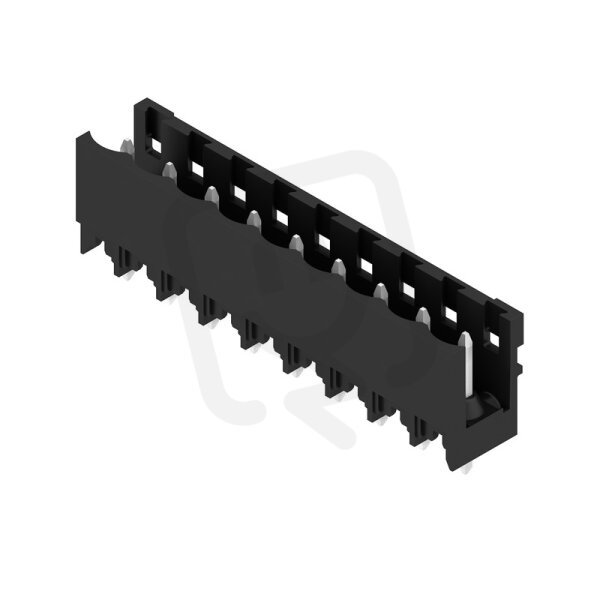

Zásuvný konektor DPS SL-SMT 5.00HC/09/180 3.2SN BK BX WEIDMÜLLER 1840990000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
68,69 Kč
Cena po registraci:
61,33 Kč/ks
Po registraci bez DPH:
50,69 Kč
Vaše cena s DPH:
63,89 Kč/ks
Vaše cena bez DPH:
52,80 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178111
- Kód dodavatele:
- 1840990000
- EAN:
- 4032248351886
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 9
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL-SMT 5.00HC/09/180 3.2SN BK BX WEIDMÜLLER 1840990000
Zásuvný konektor SL-SMT 5.00HC/09/180 3.2SN BK WEIDMÜLLER (EAN 4032248351886) je určen pro DPS s 9 póly, jmenovitým proudem 24 A a jmenovitým napětím 320 V.
Konektor podporuje THR připojení a pájení, má kolíkové kontakty s povrchovou úpravou z cínu, délku pinu 3,2 mm a úhel PCB/kontaktu 90° (svisle nahoru).
Další parametry zahrnují modulární rozteč 5 mm, jmenovité rázové napětí 4 kV, kategorii přepětí II, stupeň znečištění 2, třídu hořlavosti UL94 V0 a provozní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Navržen pro montáž na desku plošných spojů jako zásuvný konektor DPS, který usnadní integraci do vašeho návrhu.
- Obsahuje 9 pólů, což umožňuje připojení více signálových nebo napájecích cest v kompaktním uspořádání.
- S jmenovitým proudem 24 A na pól je vhodný pro obvody s vyšším proudovým zatížením.
- Elektrické připojení je řešeno jako THR, což usnadňuje pájení pomocí reflow procesů a zlepšuje mechanickou pevnost spoje.
- Dodává jej značka Weidmüller, známá nabídkou průmyslových konektorů a komponentů.
Interní název produktu
SL-SMT5.00/9/180 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 5.00HC/09/180 3.2SN BK BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
