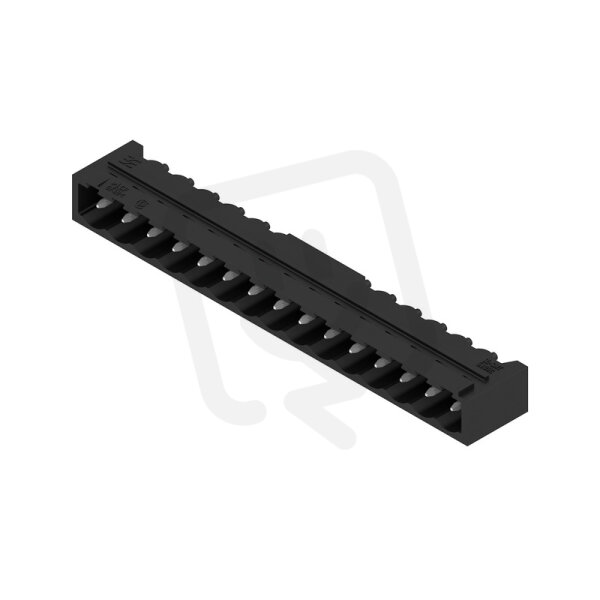

Zásuvný konektor DPS SL-SMT 5.00HC/15/90G 3.2SN BK BX WEIDMÜLLER 1840250000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
114,37 Kč
Cena po registraci:
102,11 Kč/ks
Po registraci bez DPH:
84,39 Kč
Vaše cena s DPH:
106,36 Kč/ks
Vaše cena bez DPH:
87,90 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009813
- Kód dodavatele:
- 1840250000
- EAN:
- 4032248350995
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 15
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 5.00HC/15/90G 3.2SN BK BX WEIDMÜLLER 1840250000
Zásuvný konektor DPS SL-SMT 5.00HC/15/90G 3.2SN BK od WEIDMÜLLER (EAN: 4032248350995) je pevný konektor pro PCB se 15 póly, jmenovitým proudem 24 A a jmenovitým napětím 320 V.
Nabízí horizontální provedení (0°/180°) s modulární roztečí 5 mm, délkou pinu 3,2 mm a kontakty s povrchovou úpravou cín; izolace je z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0.
Pro připojení používá THR a pájení, je určen pro flexibilní připojení na DPS, má kategorii přepětí II, jmenovité rázové napětí 4 kV, stupeň znečištění 2 a pracovní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- 15 pólů umožňuje připojení více signálů nebo napájecích větví na jedné DPS.
- Jmenovitý proud 24 A na kontakt umožňuje použití v aplikacích s vyšším proudovým zatížením.
- Připojení THR (Through‑Hole Reflow) je určeno pro pájení a montáž do DPS v souladu s reflow procesy.
- Zásuvné provedení usnadňuje opakované zasouvání a vyjímání konektoru bez nutnosti opakovaného pájení.
Interní název produktu
SL-SMT5.00/15/90G 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 5.00HC/15/90G 3.2SN BK BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
