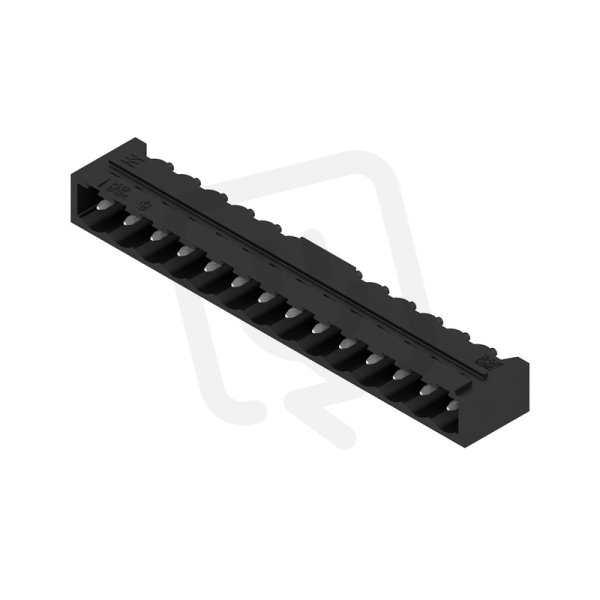

Zásuvný konektor DPS SL-SMT 5.00HC/14/90G 3.2SN BK BX WEIDMÜLLER 1840240000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
106,93 Kč
Cena po registraci:
95,47 Kč/ks
Po registraci bez DPH:
78,90 Kč
Vaše cena s DPH:
99,44 Kč/ks
Vaše cena bez DPH:
82,18 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009812
- Kód dodavatele:
- 1840240000
- EAN:
- 4032248350988
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 5.00HC/14/90G 3.2SN BK BX WEIDMÜLLER 1840240000
Zásuvný konektor DPS SL-SMT 5.00HC/14/90G 3.2SN BK (WEIDMÜLLER, EAN: 4032248350988) je pevný zásuvný konektor určený pro pájení do DPS (THR) s horizontálním provedením kontaktu.
Má 14 pólů, jmenovitý proud 24 A, jmenovité napětí 320 V, modulární rozteč kontaktů 5,00 mm a délku pinu 3,2 mm, přičemž kontakty mají povrchovou úpravu z cínu.
Další parametry zahrnují kategorii přepětí II, jmenovité rázové napětí 4 kV, stupeň znečištění 2, provozní teplotu -50 až 100 °C a izolační materiál z tekutokrystalického polymeru s hořlavostí UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Je to zásuvný konektor pro DPS, určený pro přímé osazení na desku plošných spojů.
- Má jmenovitý proud 24 A, vhodný pro obvody s vyšším proudovým zatížením.
- Nabízí 14 pólů, které umožňují připojení více vodičů nebo signálů.
- Používá THR připojení, kombinující vlastnosti průchozího osazení a reflow pájení.
- Má rozteč 5,00 mm, což usnadňuje návrh rozložení kontaktů na DPS.
- Vyroben značkou Weidmüller (typové číslo 1840240000), pro snadné dohledání technické dokumentace.
Interní název produktu
SL-SMT5.00/14/90G 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 5.00HC/14/90G 3.2SN BK BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
