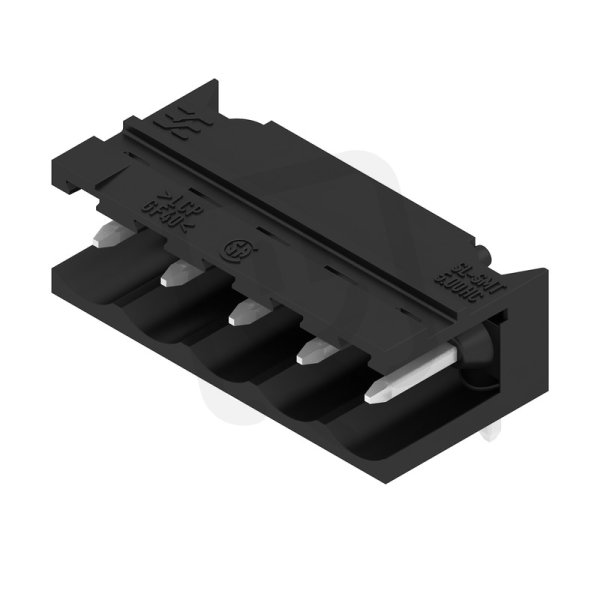

Zásuvný konektor DPS SL-SMT 5.00HC/05/90 3.2SN BK BX WEIDMÜLLER 1839920000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
38,21 Kč
Cena po registraci:
34,12 Kč/ks
Po registraci bez DPH:
28,20 Kč
Vaše cena s DPH:
35,54 Kč/ks
Vaše cena bez DPH:
29,37 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009780
- Kód dodavatele:
- 1839920000
- EAN:
- 4032248350568
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5 mm
- Modulární rozteč připojení:
- 5 mm
- Počet pólů:
- 5
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SL-SMT 5.00HC/05/90 3.2SN BK BX WEIDMÜLLER 1839920000
Zásuvný konektor DPS SL-SMT 5.00HC/05/90 3.2SN BK WEIDMÜLLER (EAN: 4032248350568) je pevný konektor s 5 poli a roztečí 5 mm, určený pro THR připojení a pájení na DPS.
Podporuje jmenovitý proud 24 A a jmenovité napětí 320 V, s jmenovitým rázovým napětím 4 kV (kategorie přepětí II, stupeň znečištění 2), má kolíkové kontakty délky 3,2 mm s povrchovou úpravou cín a izolaci z polymeru tekutých krystalů (UL94 V0).
Konfigurace je horizontální 0°/180°, je určena pro flexibilní vodiče k DPS a provozní teplota je -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Navržen pro montáž na DPS jako zásuvný konektor SL‑SMT, určený pro pevné osazení do desky plošných spojů.
- Nabízí 5 pólů pro připojení pěti vodičů nebo signálových cest.
- Dimenzován na jmenovitý proud 24 A, vhodný pro aplikace s vyšším proudovým zatížením.
- Používá typ připojení THR, což umožňuje reflow pájení průchozích vývodů a spolehlivé mechanické spojení s DPS.
- Má rozteč 5,00 mm (uvedenou v označení produktu), kompatibilní s běžnými návrhy DPS.
- Dodává Weidmüller, výrobce s průmyslovou dostupností náhradních dílů a dokumentace.
Interní název produktu
SL-SMT5.00/5/90 3.2SN SW BOX
Podrobný popis produktu
SL-SMT 5.00HC/05/90 3.2SN BK BX
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.00 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
