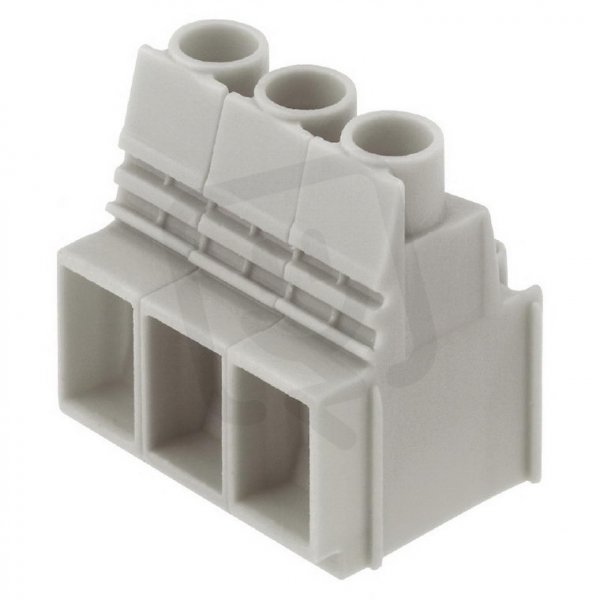

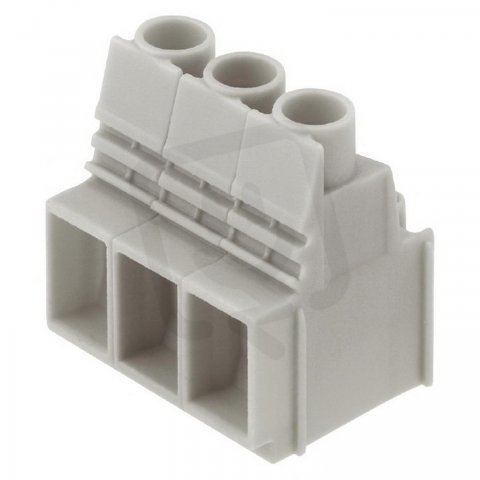

Svorka PCB LUP 10.16/06/90 3.2SN GY BX WEIDMÜLLER 1839310000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
522,39 Kč
Cena po registraci:
466,42 Kč/ks
Po registraci bez DPH:
385,47 Kč
Vaše cena s DPH:
485,83 Kč/ks
Vaše cena bez DPH:
401,51 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009766
- Kód dodavatele:
- 1839310000
- EAN:
- 4032248349814
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 72 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 6
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 34,7 mm
Svorka PCB LUP 10.16/06/90 3.2SN GY BX WEIDMÜLLER 1839310000
Svorka PCB LUP 10.16/06/90 3.2SN GY BX WEIDMÜLLER 1839310000 (EAN 4032248349814) poskytuje šroubové připojení vodiče a pájecí připojení k DPS pro 6 elektrických připojení s modulární roztečí 10,16 mm a délkou pinu 3,2 mm.
Je určena pro jmenovitý proud 72 A a jmenovité napětí 1000 V, připojitelné průřezy jsou pro pevné vodiče 0,5–16 mm2, vícežilová připojení 6–16 mm2, lanko 2,5–10 mm2 a bez koncovky také 0,5–16 mm2.
Těleso je z materiálu polyamid (PA) s třídou hořlavosti UL94 V0, provozní teplota -50–120 °C, výška 34,7 mm, kategorie přepětí II a jmenovité rázové napětí 8 kV.
Proč si vybrat tuto svorku?
- Je navržena pro jmenovitý proud 72 A, což odpovídá běžným požadavkům na výkon v elektroinstalacích.
- Umožňuje připojení pevného vodiče s průřezem v rozmezí 0,5–16 mm², což zajišťuje flexibilitu při volbě tuhých vodičů.
- Podporuje vícežilová připojení s průřezem 6–16 mm², vhodné pro kabely s koncovkami a svépy vodičů.
Interní název produktu
LUP 10.16/6/90 3.2 GR
Podrobný popis produktu
LUP 10.16/06/90 3.2SN GY BX
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 6, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 6, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
