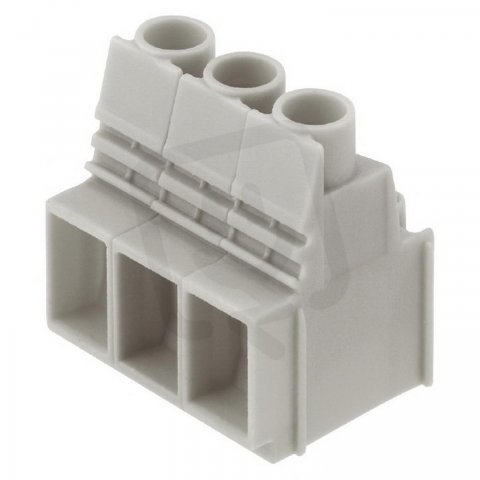

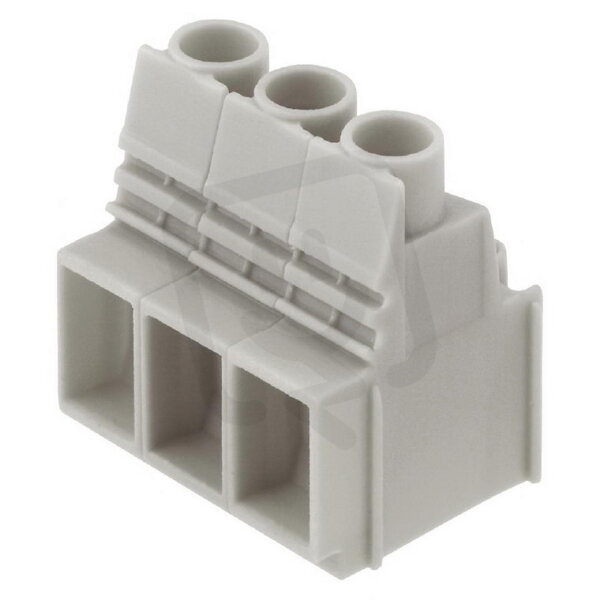

Svorka PCB LUP 10.16/03/90 3.2SN GY BX WEIDMÜLLER 1839280000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
261,20 Kč
Cena po registraci:
233,22 Kč/ks
Po registraci bez DPH:
192,74 Kč
Vaše cena s DPH:
242,92 Kč/ks
Vaše cena bez DPH:
200,76 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009763
- Kód dodavatele:
- 1839280000
- EAN:
- 4032248349784
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 72 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 34,7 mm
Svorka PCB LUP 10.16/03/90 3.2SN GY BX WEIDMÜLLER 1839280000
Svorka PCB LUP 10.16/03/90 3.2SN GY WEIDMÜLLER (EAN: 4032248349784) je určena pro aplikace s jmenovitým proudem 72 A a jmenovitým napětím 1000 V.
Umožňuje připojení pevného vodiče 0,5–16 mm², vícežilového vodiče 6–16 mm², lanka bez koncovky 0,5–16 mm² a laněného vodiče 2,5–10 mm²; typ připojení vodiče je šroubový a připojení na DPS je pájecí.
Má modulární rozteč 10,16 mm, výšku 34,7 mm, délku pinu 3,2 mm, počet elektrických připojení 3, šedé těleso z polyamidu (PA), provozní teplotu -50 až 120 °C, kategorii přepětí II, jmenovité rázové napětí 8 kV a třídu hořlavosti UL94 V0.
Proč si vybrat tuto svorku?
- Tato svorka nese označení Svorka PCB LUP 10.16/03/90 3.2SN GY BX (WEIDMÜLLER 1839280000).
- Je určena pro jmenovitý proud 72 A.
- Umožňuje připojení pevných vodičů s průřezem 0,5–16 mm².
- Pro vícežilová připojení je vhodná pro průřezy 6–16 mm².
- Je navržena pro montáž na tištěný spoj (PCB).
Interní název produktu
LUP 10.16/3/90 3.2 GR
Podrobný popis produktu
LUP 10.16/03/90 3.2SN GY BX
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
