Svorka PCB LUP 10.16/01/90 3.2SN GY BX WEIDMÜLLER 1839260000

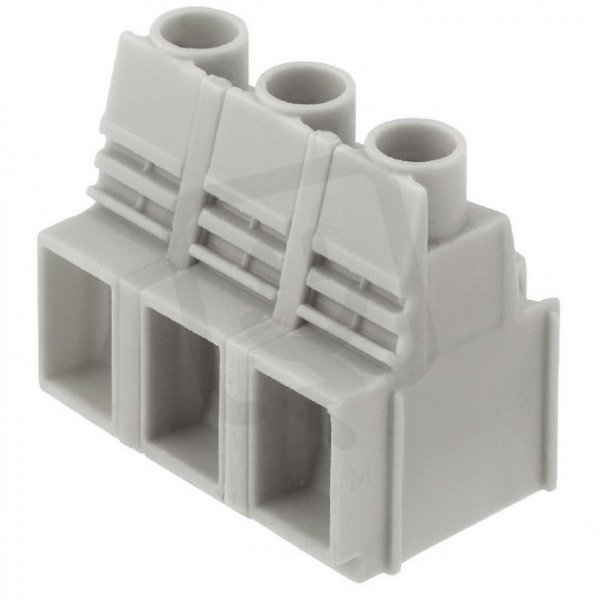

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
87,16 Kč
Cena po registraci:
77,82 Kč/ks
Po registraci bez DPH:
64,31 Kč
Vaše cena s DPH:
81,06 Kč/ks
Vaše cena bez DPH:
66,99 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009761
- Kód dodavatele:
- 1839260000
- EAN:
- 4032248349760
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 72 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 1
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 34,7 mm
Svorka PCB LUP 10.16/01/90 3.2SN GY BX WEIDMÜLLER 1839260000
Svorka PCB LUP 10.16/01/90 3.2SN GY (Weidmüller, EAN: 4032248349760) je svorka pro upevnění na DPS určená pro připojení jednoho vodiče s jmenovitým proudem 72 A a jmenovitým napětím 1000 V.
Podporuje pevné vodiče 0,5–16 mm², vícežilové připojení 6–16 mm², lanka 0,5–16 mm² a laněné vodiče 2,5–10 mm², má typ připojení vodiče šroubové a typ připojení DPS pájecí, modulární rozteč 10,16 mm, výšku 34,7 mm a délku pinu 3,2 mm.
Těleso je z izolujícího polyamidu (PA) v barvě šedá, provozní teplota -50–120 °C, kategorie přepětí II, jmenovité rázové napětí 8 kV, stupeň znečištění 2 a třída hořlavosti izolace UL94 V0.
Proč si vybrat tuto svorku?
- Tato svorka je dimenzována pro jmenovitý proud 72 A, což zajišťuje vhodné zatížení v běžných instalacích.
- Umožňuje připojení pevného vodiče v rozsahu 0,5–16 mm², takže pokryje široké spektrum průřezů.
- Pro vícežilové připojení je vhodný rozsah 6–16 mm², což usnadňuje použití s plnějšími kabely.
- Navržena pro montáž na PCB (tištěný spoj), takže se hodí pro integrované elektronické aplikace.
- Typ a výrobce: Weidmüller LUP 10.16/01/90 (kód 1839260000), pro snadnou identifikaci při výběru náhradních dílů.
Interní název produktu
LUP 10.16/1/90 3.2 GR
Podrobný popis produktu
LUP 10.16/01/90 3.2SN GY BX
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 1, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 1, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
