Svorka PCB LUP 12.70/08/90 3.2SN GY BX WEIDMÜLLER 1839240000

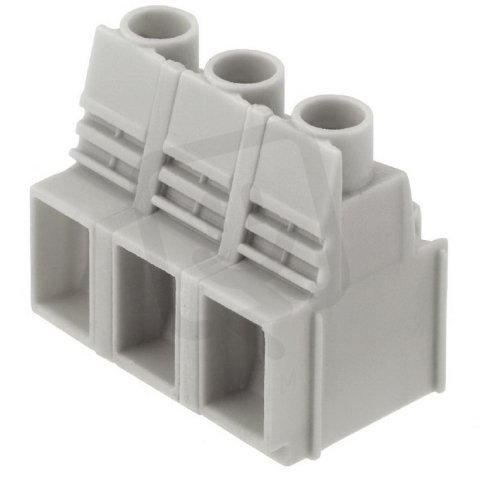

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
789,21 Kč
Cena po registraci:
704,66 Kč/ks
Po registraci bez DPH:
582,36 Kč
Vaše cena s DPH:
733,96 Kč/ks
Vaše cena bez DPH:
606,58 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009759
- Kód dodavatele:
- 1839240000
- EAN:
- 4032248349746
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 12,7 mm
- Počet elektrických připojení:
- 8
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 36,5 mm
Svorka PCB LUP 12.70/08/90 3.2SN GY BX WEIDMÜLLER 1839240000
Svorka PCB LUP 12.70/08/90 3.2SN GY od Weidmüller (EAN 4032248349746) je osmipólová DPS svorka určená pro pájení se šroubovým připojením vodičů.
Umožňuje připojení pevného vodiče 0,5–16 mm², vícežilového vodiče 6–16 mm² a laněného vodiče 2,5–10 mm², má jmenovitý proud 76 A, jmenovité napětí 1000 V, jmenovité rázové napětí 8 kV, modulární rozteč 12,7 mm, výšku 36,5 mm, izolaci z polyamidu (PA), třídu hořlavosti UL94 V0 a provozní teplotu -50 až 120 °C.
Proč si vybrat tuto svorku?
- Tento výrobek je určen pro montáž na DPS (PCB): LUP 12.70/08/90 3.2SN od Weidmüller.
- Navržená pro jmenovitý proud 76 A, vhodná pro aplikace s vyšším proudovým zatížením.
- Umožňuje připojení pevného vodiče v rozsahu 0,5–16 mm².
- Podporuje připojení vícežilových vodičů v rozsahu 6–16 mm².
Interní název produktu
LUP 12.7/8/90 3.2 GR
Podrobný popis produktu
LUP 12.70/08/90 3.2SN GY BX
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 12.70, 16 mm², Počet pólů: 8, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 12.70, 16 mm², Počet pólů: 8, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
