Svorka PCB LUP 12.70/07/90 3.2SN GY BX WEIDMÜLLER 1839230000

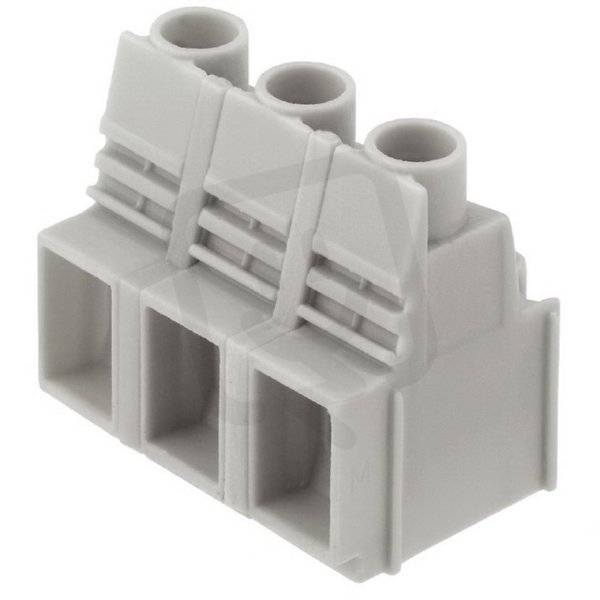

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
690,55 Kč
Cena po registraci:
616,56 Kč/ks
Po registraci bez DPH:
509,55 Kč
Vaše cena s DPH:
642,21 Kč/ks
Vaše cena bez DPH:
530,75 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009758
- Kód dodavatele:
- 1839230000
- EAN:
- 4032248349739
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 12,7 mm
- Počet elektrických připojení:
- 7
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 34,7 mm
Svorka PCB LUP 12.70/07/90 3.2SN GY BX WEIDMÜLLER 1839230000
Svorka PCB LUP 12.70/07/90 3.2SN GY BX WEIDMÜLLER (EAN: 4032248349739) je DPS svorka určená pro pájené upevnění na desce a šroubové připojení vodičů, nabízí 7 elektrických připojení s modulární roztečí 12,7 mm.
Elektrické parametry zahrnují jmenovitý proud 76 A a jmenovité napětí 1000 V; připojitelné průřezy jsou pro pevný vodič 0,5–16 mm², vícežilový 6–16 mm² a laněný 2,5–10 mm² (bez koncovky až 0,5–16 mm²).
Těleso z polyamidu (PA) má výšku 34,7 mm, délku pinu 3,2 mm, pracovní teplotu -50–120 °C, třídu hořlavosti UL94 V0 a jmenovité rázové napětí 8 kV (kategorie přepětí II).
Proč si vybrat tuto svorku PCB?
- Je dimenzovaná pro jmenovitý proud 76 A, vhodný pro aplikace s vyšším zatížením.
- Umožňuje připojení pevného vodiče s průřezem 0,5–16 mm², což poskytuje flexibilitu při volbě kabeláže.
- Pro vícežilová připojení podporuje průřez 6–16 mm², takže je použitelná i u silovějších vícežilových kabelů.
Interní název produktu
LUP 12.7/7/90 3.2 GR
Podrobný popis produktu
LUP 12.70/07/90 3.2SN GY BX
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 12.70, 16 mm², Počet pólů: 7, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 12.70, 16 mm², Počet pólů: 7, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
