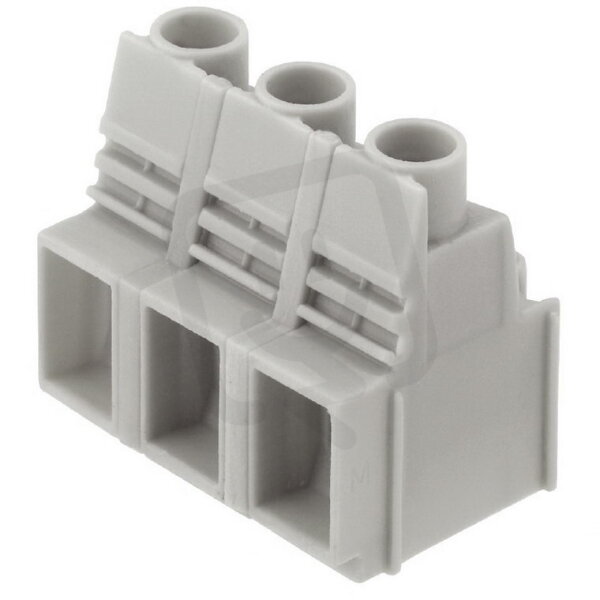

Svorka PCB LUP 12.70/04/90 3.2SN GY BX WEIDMÜLLER 1839200000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
394,68 Kč
Cena po registraci:
352,39 Kč/ks
Po registraci bez DPH:
291,23 Kč
Vaše cena s DPH:
367,05 Kč/ks
Vaše cena bez DPH:
303,35 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009755
- Kód dodavatele:
- 1839200000
- EAN:
- 4032248349302
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 12,7 mm
- Počet elektrických připojení:
- 4
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 34,7 mm
Svorka PCB LUP 12.70/04/90 3.2SN GY BX WEIDMÜLLER 1839200000
Svorka PCB LUP 12.70/04/90 3.2SN GY BX WEIDMÜLLER 1839200000 (EAN 4032248349302) je modulární pájecí a šroubová svorka pro DPS s 4 elektrickými připojeními, jmenovitým proudem 76 A a jmenovitým napětím 1000 V, roztečí připojení 12,7 mm, výškou 34,7 mm a délkou pinu 3,2 mm.
Umožňuje připojení pevných vodičů 0,5–16 mm², vícežilových 6–16 mm², lanka bez koncovky 0,5–16 mm² a laněného vodiče 2,5–10 mm²; těleso z polyamidu (PA) v barvě šedá, provozní teplota -50–120 °C, třída hořlavosti UL94 V0, kategorie přepětí II a jmenovité rázové napětí 8 kV.
Proč si vybrat tuto svorku?
- Tato svorka je dodávána pod označením Weidmüller LUP 12.70/04/90 3.2SN GY BX (1839200000).
- Rozteč svorky je 12,70 mm, vhodná pro standardní uspořádání kontaktů na DPS.
- Má úhlové provedení 90°, které usnadňuje vedení vodičů v omezeném prostoru.
- Jmenovitý proud činí 76 A, což definuje její proudovou kapacitu.
- Pro pevné vodiče podporuje průřez 0,5–16 mm².
- Pro vícežilová připojení je určen průřez 6–16 mm².
Interní název produktu
LUP 12.7/4/90 3.2 GR
Podrobný popis produktu
LUP 12.70/04/90 3.2SN GY BX
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 12.70, 16 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 12.70, 16 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
