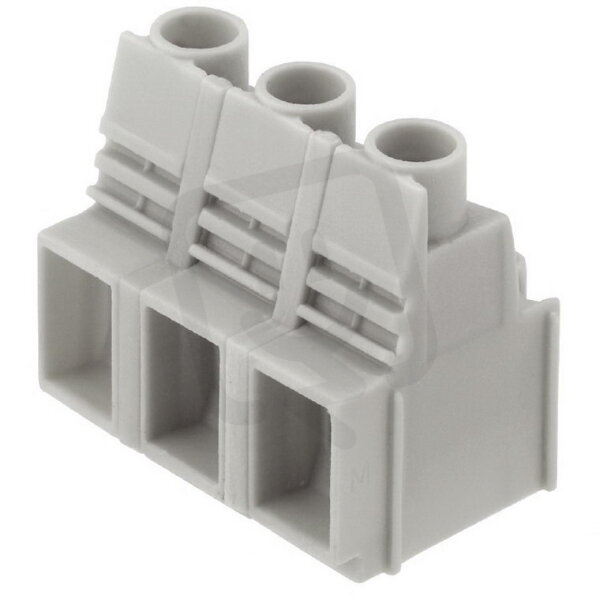

Svorka PCB LUP 12.70/03/90 3.2SN GY BX WEIDMÜLLER 1839190000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
295,88 Kč
Cena po registraci:
264,18 Kč/ks
Po registraci bez DPH:
218,33 Kč
Vaše cena s DPH:
275,17 Kč/ks
Vaše cena bez DPH:
227,41 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009754
- Kód dodavatele:
- 1839190000
- EAN:
- 4032248349296
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 12,7 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 34,7 mm
Svorka PCB LUP 12.70/03/90 3.2SN GY BX WEIDMÜLLER 1839190000
Svorka PCB LUP 12.70/03/90 3.2SN GY WEIDMÜLLER (EAN: 4032248349296) je trojpólová DPS svorka s jmenovitým proudem 76 A, jmenovitým napětím 1000 V, jmenovitým rázovým napětím 8 kV a kategorií přepětí II.
Umožňuje připojení pevného vodiče 0,5–16 mm², vícežilového připojení 6–16 mm², lanka bez koncovky 0,5–16 mm² a laněného vodiče 2,5–10 mm², má šroubové připojení a pájecí upevnění na DPS (délka pinu 3,2 mm, modulární rozteč 12,7 mm, výška 34,7 mm), tělo z polyamidu (barva šedá, UL94 V0) a provozní teplotu -50–120 °C, počet elektrických připojení 3.
Proč si vybrat tuto svorku?
- Určená pro montáž na PCB, což usnadňuje integraci do elektronických zařízení.
- Jmenovitý proud 76 A, vhodný pro aplikace s vyššími proudovými nároky.
- Pro pevné vodiče s průřezem 0,5–16 mm², pokrývá široké spektrum průměrů vodičů.
- Pro vícežilová připojení s průřezem 6–16 mm², umožňuje připojení větších kabelů.
Interní název produktu
LUP 12.7/3/90 3.2 GR
Podrobný popis produktu
LUP 12.70/03/90 3.2SN GY BX
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 12.70, 16 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 12.70, 16 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
