Svorka PCB LUP 12.70/02/90 3.2SN GY BX WEIDMÜLLER 1839180000

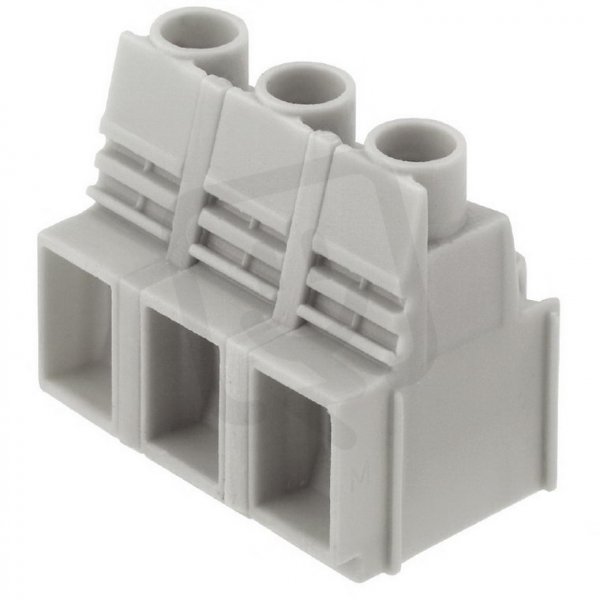

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
197,33 Kč
Cena po registraci:
176,19 Kč/ks
Po registraci bez DPH:
145,61 Kč
Vaše cena s DPH:
183,51 Kč/ks
Vaše cena bez DPH:
151,66 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009753
- Kód dodavatele:
- 1839180000
- EAN:
- 4032248349289
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 12,7 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 34,7 mm
Svorka PCB LUP 12.70/02/90 3.2SN GY BX WEIDMÜLLER 1839180000
Svorka PCB LUP 12.70/02/90 3.2SN GY WEIDMÜLLER (EAN: 4032248349289) je pájecí PCB svorka s jmenovitým proudem 76 A a jmenovitým napětím 1000 V.
Umožňuje připojení pevného vodiče 0,5–16 mm², vícežilového připojení 6–16 mm², lanka bez koncovky 0,5–16 mm² a lanka s koncovkou 2,5–10 mm² pomocí šroubového připojení, přičemž rozteč připojení je 12,7 mm a počet elektrických připojení je 2.
Tělo z izolujícího polyamidu (PA) v barvě šedá má výšku 34,7 mm, délku pinu 3,2 mm, jmenovité rázové napětí 8 kV, kategorii přepětí II, stupeň znečištění 2, hořlavost UL94 V0 a pracovní teplotu -50–120 °C.
Proč si vybrat tuto svorku PCB?
- Určena pro montáž na PCB, vhodná pro přímé připojení k deskám plošných spojů.
- Svorka je navržena pro jmenovitý proud 76 A.
- Umožňuje připojení pevného vodiče o průřezu 0,5–16 mm².
- Podporuje vícežilové připojení v rozsahu 6–16 mm².
Interní název produktu
LUP 12.7/2/90 3.2 GR
Podrobný popis produktu
LUP 12.70/02/90 3.2SN GY BX
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 12.70, 16 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 76 A, Rozteč v mm: 12.70, 16 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
