Zásuvný konektor DPS SL-SMT 5.08HC/17/180LF 3.2SN BK BX WEIDMÜLLER 1838590000

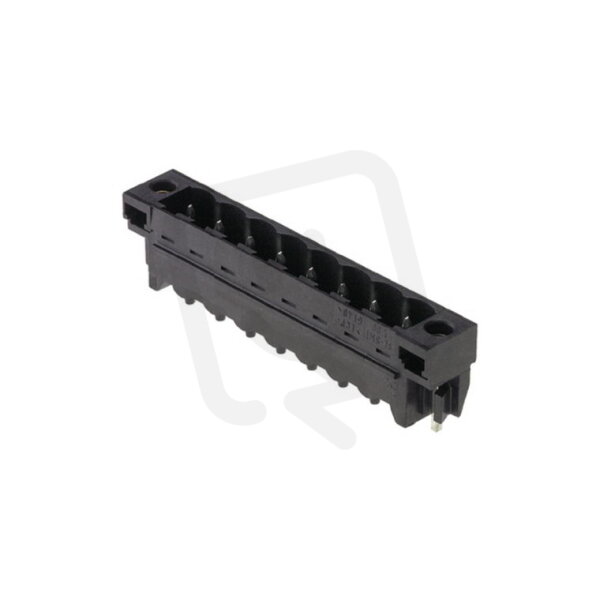

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
154,80 Kč
Cena po registraci:
138,21 Kč/ks
Po registraci bez DPH:
114,22 Kč
Vaše cena s DPH:
143,95 Kč/ks
Vaše cena bez DPH:
118,97 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009743
- Kód dodavatele:
- 1838590000
- EAN:
- 4032248348657
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 17
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL-SMT 5.08HC/17/180LF 3.2SN BK BX WEIDMÜLLER 1838590000
Zásuvný konektor DPS SL-SMT 5.08HC/17/180LF 3.2SN BK WEIDMÜLLER (EAN 4032248348657) je pevný 17-pólový konektor pro pájení na PCB s kolíkovými kontakty a pravým úhlem 90°.
Má jmenovitý proud 24 A, jmenovité napětí 320 V, rozteč kontaktů 5,08 mm, délku pinu 3,2 mm, povrch kontaktu cín, třídu hořlavosti UL94 V0 a provozní teplotu -50 až 100 °C; elektrické připojení je typu THR a kategorie přepětí II.
Proč si vybrat tento zásuvný konektor?
- Pro připojení více vodičů nabízí 17 pólů, což usnadňuje vedení několika signálových a napájecích okruhů na jedné DPS.
- Je dimenzován na jmenovitý proud 24 A, takže zvládne vyšší proudová zatížení v běžných aplikacích.
- Elektrické připojení formou připojení THR umožňuje kombinaci průchozího pájení a reflow procesu pro spolehlivé uchycení na DPS.
- S roztečí 5,08 mm odpovídá běžným průmyslovým rastrům, což usnadňuje návrh a integraci do stávajících konstrukcí.
- Dodávané provedení BK značí černé provedení, které může usnadnit orientaci a sjednocení vzhledu desky.
Interní název produktu
SL-SMT5.08/17/180LF 3.2SN SW
Podrobný popis produktu
SL-SMT 5.08HC/17/180LF 3.2SN BK BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
