Svorka PCB LM2N 5.08/28/90 3.5SN OR BX PRT WEIDMÜLLER 1836790000

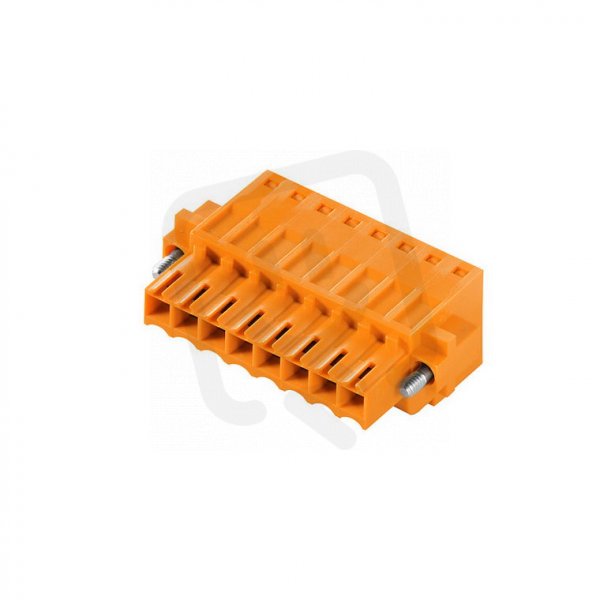

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
336,44 Kč
Cena po registraci:
300,39 Kč/ks
Po registraci bez DPH:
248,26 Kč
Vaše cena s DPH:
312,89 Kč/ks
Vaše cena bez DPH:
258,59 Kč/ks
ks
Zadávejte násobky 16 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009589
- Kód dodavatele:
- 1836790000
- EAN:
- 4032248341726
- Standardní balení:
- 16 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 28
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění:
- pájení
- Výška:
- 28,7 mm
Svorka PCB LM2N 5.08/28/90 3.5SN OR BX PRT WEIDMÜLLER 1836790000
Svorka PCB LM2N 5.08/28/90 3.5SN OR BX PRT WEIDMÜLLER 1836790000 (EAN 4032248341726) je modulární pájecí svorka pro DPS se 28 elektrickými připojeními a roztečí 5,08 mm.
Má jmenovitý proud 17,5 A, jmenovité napětí 320 V a krytí IP20; vodiče se připojují šroubově, upevnění na DPS je pájení a délka pinu je 3,5 mm.
Podporuje pevné vodiče 0,2–2,5 mm² i lankové 0,25–1,5 mm² (bez koncovky také 0,2–2,5 mm²), těleso je z polyamidu (PA) v barvě oranžové, s hořlavostí UL94 V0, provozní teplotou -50 až 120 °C, jmenovitým rázovým napětím 4 kV a kategorií přepětí II.
Proč si vybrat tuto svorku?
- Je navržena pro přímou montáž na plošný spoj (montáž na PCB).
- Svorka má rozteč kontaktů 5,08 mm, vhodnou pro standardní rozteče v deskových aplikacích.
- Svorka má jmenovitý proud 17,5 A, což určuje její zatížitelnost v obvodu.
- Umožňuje připojení pevného vodiče o průřezu 0,2–2,5 mm².
- Nese typové označení LM2N 5.08/28/90 3.5SN OR BX PRT, které pomůže při identifikaci v katalogu.
- Dodává ji výrobce Weidmüller (katalogové číslo 1836790000).
Interní název produktu
LM2N5.08/28 3.5 OR Bedr.
Podrobný popis produktu
LM2N 5.08/28/90 3.5SN OR BX PRT
Svorka DPS, 5.08 mm
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka DPS, 5.08 mm
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
