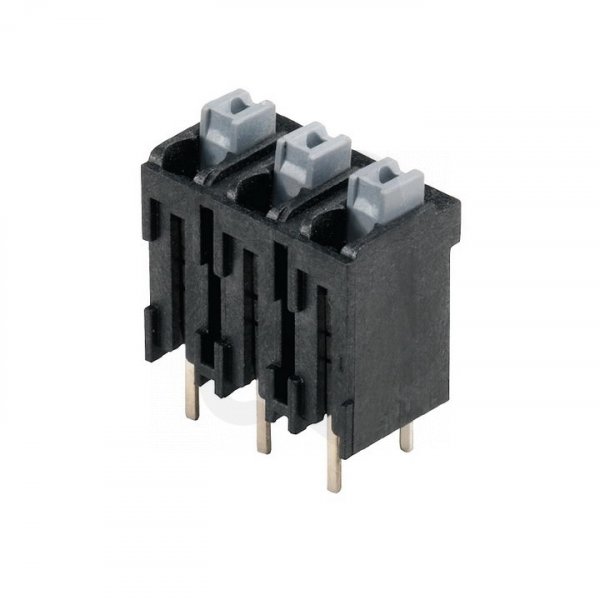

Svorka PCB LSF-SMT 5.08/03/180 3.5SN BK TU WEIDMÜLLER 1826060000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
24,10 Kč
Cena po registraci:
21,53 Kč/ks
Po registraci bez DPH:
17,79 Kč
Vaše cena s DPH:
22,42 Kč/ks
Vaše cena bez DPH:
18,53 Kč/ks
ks
Zadávejte násobky 38 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011147
- Kód dodavatele:
- 1826060000
- EAN:
- 4032248328772
- Standardní balení:
- 38 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- Připojení THR
- Typ připojení vodiče:
- konektorové připoj.
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 17,5 mm
Svorka PCB LSF-SMT 5.08/03/180 3.5SN BK TU WEIDMÜLLER 1826060000
Svorka PCB LSF-SMT 5.08/03/180 3.5SN BK WEIDMÜLLER 1826060000 (EAN 4032248328772) je určena pro jmenovitý proud 17,5 A a jmenovité napětí 320 V s připojitelným průřezem pevného vodiče 0,2–1,5 mm² a lanka 0,25–1,5 mm² (bez koncovky 0,2–1,5 mm²).
Má modulární rozteč 5,08 mm, počet elektrických připojení 3, výšku 17,5 mm a délku pinu 3,5 mm; typ připojení vodiče konektorové, typ připojení PCB THR a typ upevnění pájení.
Izolační těleso je z polymeru z tekutých krystalů (UL94 V0), krytí připojené IP20, kategorie přepětí II, jmenovité rázové napětí 4 kV a pracovní teplota -50–120 °C.
Proč si vybrat tuto svorku?
- Umožňuje montáž pomocí technologie SMT pro přímé osazení na desku plošných spojů.
- Jmenovitý proud až 17,5 A umožňuje použití v běžných elektrických obvodech.
- Je vhodná pro pevné vodiče s průřezem 0,2–1,5 mm2.
- Dodávána výrobcem Weidmüller (1826060000).
- Dostupná v černém provedení označeném BK.
Interní název produktu
LSF-SMT5.08/3/180 3.5 SW
Podrobný popis produktu
LSF-SMT 5.08/03/180 3.5SN BK TU
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 1.5 mm², Počet pólů: 3, Připojení PUSH IN s akčním členem, Připojení pájením přetavením průchozím otvore
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 1.5 mm², Počet pólů: 3, Připojení PUSH IN s akčním členem, Připojení pájením přetavením průchozím otvore
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
