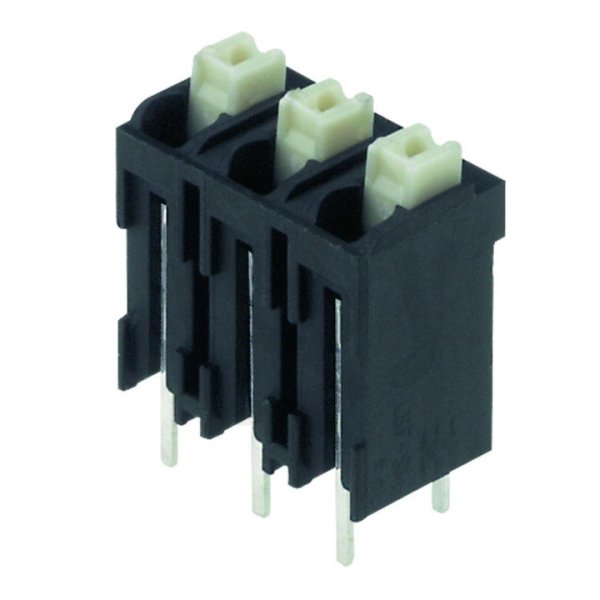

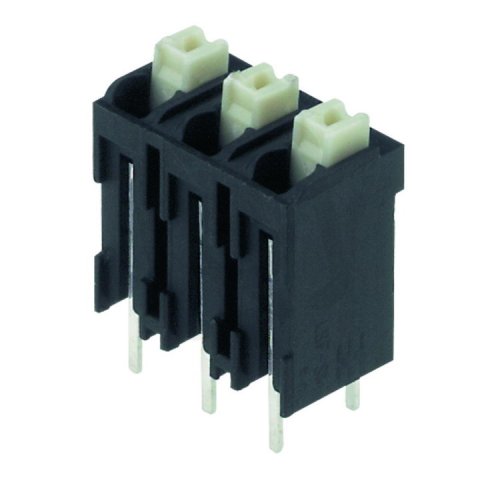

Svorka PCB LSF-SMT 5.00/03/180 3.5SN BK TU WEIDMÜLLER 1825970000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
24,10 Kč
Cena po registraci:
21,53 Kč/ks
Po registraci bez DPH:
17,79 Kč
Vaše cena s DPH:
22,42 Kč/ks
Vaše cena bez DPH:
18,53 Kč/ks
ks
Zadávejte násobky 39 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011138
- Kód dodavatele:
- 1825970000
- EAN:
- 4032248328697
- Standardní balení:
- 39 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- Připojení THR
- Typ připojení vodiče:
- konektorové připoj.
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 17,5 mm
Svorka PCB LSF-SMT 5.00/03/180 3.5SN BK TU WEIDMÜLLER 1825970000
Svorka PCB LSF-SMT 5.00/03/180 3.5SN BK WEIDMÜLLER 1825970000 (EAN 4032248328697) je třípólová plošná svorka s jmenovitým proudem 17,5 A, jmenovitým napětím 320 V a modulární roztečí 5 mm, určená pro montáž pájením (THR) při krytí IP20 a výšce 17,5 mm.
Dovoluje konektorové připojení pevného vodiče 0,2–1,5 mm², lanka bez koncovky 0,2–1,5 mm² a laněného vodiče 0,25–1,5 mm², má délku pinu 3,5 mm, pracovní teplotu -50–120 °C, izolaci z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0 a je určena pro kategorii přepětí II s rázovým napětím 4 kV (stupeň znečištění 2).
Proč si vybrat tuto svorku?
- Určena pro montáž na plošný spoj pomocí SMT (povrchová montáž).
- Se stoupáním kontaktů 5,00 mm, vhodná pro standardní rozestupy na PCB.
- Svorka je dimenzována pro jmenovitý proud 17,5 A.
- Podporuje připojení pevného vodiče v rozsahu průřezů 0,2–1,5 mm2.
- Výrobce a kód výrobku: Weidmüller 1825970000.
Interní název produktu
LSF-SMT5.00/3/180 3.5 SW
Podrobný popis produktu
LSF-SMT 5.00/03/180 3.5SN BK TU
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 1.5 mm², Počet pólů: 3, Připojení PUSH IN s akčním členem, Připojení pájením přetavením průchozím otvore
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 1.5 mm², Počet pólů: 3, Připojení PUSH IN s akčním členem, Připojení pájením přetavením průchozím otvore
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
