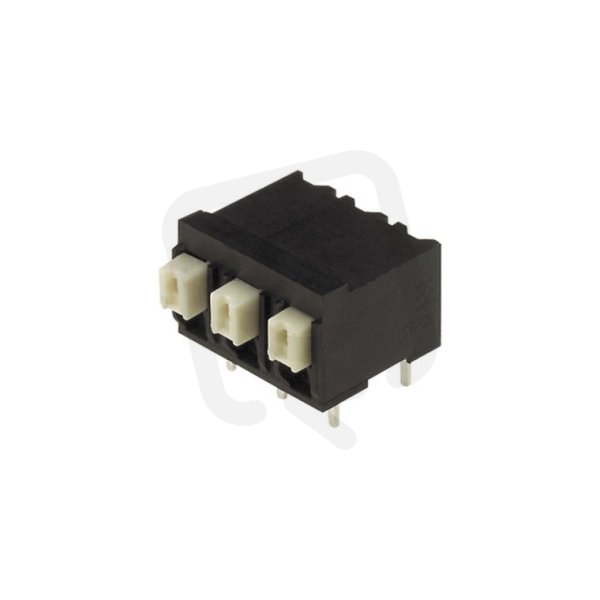

Svorka PCB LSF-SMT 5.00/03/90 3.5SN BK TU WEIDMÜLLER 1824750000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
24,10 Kč
Cena po registraci:
21,53 Kč/ks
Po registraci bez DPH:
17,79 Kč
Vaše cena s DPH:
22,42 Kč/ks
Vaše cena bez DPH:
18,53 Kč/ks
ks
Zadávejte násobky 39 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0011076
- Kód dodavatele:
- 1824750000
- EAN:
- 4032248327300
- Standardní balení:
- 39 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- Připojení THR
- Typ připojení vodiče:
- konektorové připoj.
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 13,15 mm
Svorka PCB LSF-SMT 5.00/03/90 3.5SN BK TU WEIDMÜLLER 1824750000
Svorka PCB LSF-SMT 5.00/03/90 3.5SN BK od WEIDMÜLLER (EAN 4032248327300) poskytuje 3 elektrická připojení s modulární roztečí 5 mm a délkou pinu 3,5 mm pro montáž THR/pájení a má černé těleso.
Má jmenovitý proud 17,5 A, jmenovité napětí 320 V, izolaci z polymeru z tekutých krystalů (UL94 V0), připojitelné průřezy pevný vodič 0,2–1,5 mm² a laněný vodič 0,25–1,5 mm² (včetně lanka bez koncovky 0,2–1,5 mm²), dále pracovní teplotu −50–120 °C, krytí při připojení IP20, jmenovité rázové napětí 4 kV a kategorii přepětí II.
Proč si vybrat tuto svorku?
- Je určena pro montáž na plošný spoj (PCB) a hodí se pro tisklé spoje díky konstrukci s úchytem na desku.
- Má rozteč kontaktů 5,00 mm, což usnadňuje rozvržení signálních i napájecích tras.
- Poskytuje 3 póly, tedy třípólové provedení vhodné pro jednoduché vícežilové konektory.
- Umožňuje připojení vodičů o průřezu 0,2–1,5 mm², což pokrývá běžné vodiče v elektronických aplikacích.
- Nabízí jmenovitý proud 17,5 A, vhodný pro středně zatížené obvody.
- Nabízí kolmé provedení s úhlem 90°, které může zjednodušit směrování kabeláže na desce.
Interní název produktu
LSF-SMT5.00/3/90 3.5 SW
Podrobný popis produktu
LSF-SMT 5.00/03/90 3.5SN BK TU
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 1.5 mm², Počet pólů: 3, Připojení PUSH IN s akčním členem, Připojení pájením přetavením průchozím otvore
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 1.5 mm², Počet pólů: 3, Připojení PUSH IN s akčním členem, Připojení pájením přetavením průchozím otvore
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
