Zásuvný konektor DPS SC 3.81/14/180G 3.2SN GN BX WEIDMÜLLER 1821000000

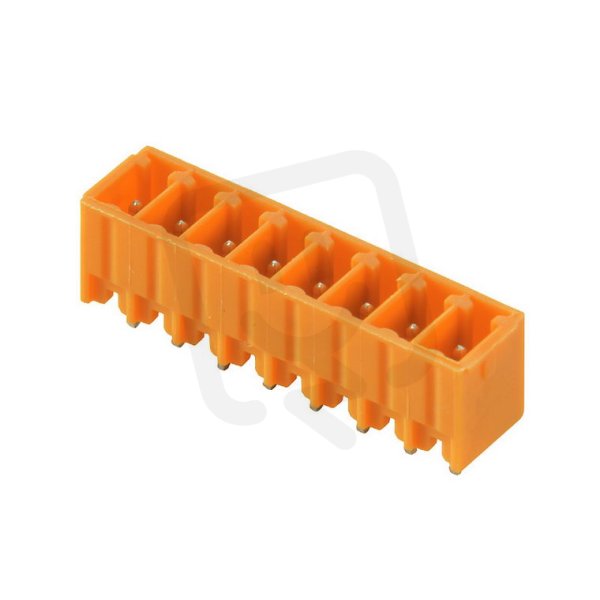

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
102,58 Kč
Cena po registraci:
91,60 Kč/ks
Po registraci bez DPH:
75,70 Kč
Vaše cena s DPH:
95,41 Kč/ks
Vaše cena bez DPH:
78,85 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010961
- Kód dodavatele:
- 1821000000
- EAN:
- 4032248318674
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- zelená
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SC 3.81/14/180G 3.2SN GN BX WEIDMÜLLER 1821000000
Zásuvný konektor DPS SC 3.81/14/180G 3.2SN GN WEIDMÜLLER 1821000000 (EAN 4032248318674) je pevný modulární konektor určený pro montáž na desku plošných spojů s 14 póly a modulární roztečí 3,81 mm.
Má jmenovitý proud 17,5 A, jmenovité napětí 160 V, délku pinu 3,2 mm a provedení kontaktu kolík v úhlu 90° svisle nahoru; elektrické připojení je THR/pájení a je určeno pro flexibilní připojení k PCB.
Izolační těleso je z polyamidu (PA) s povrchovou úpravou kontaktů cínem, třídou hořlavosti UL94 V0, kategorií přepětí II a provozní teplotou -50 až 120 °C.
Proč si vybrat tento zásuvný konektor?
- Navržen pro jmenovitý proud 17,5 A, což pokrývá potřeby napájení běžných obvodů na DPS.
- Poskytuje 14 pólů pro propojení více signálů nebo vodičů na desce plošných spojů.
- Využívá typ elektrického připojení THR, kompatibilní s procesy pájení při montáži DPS.
Interní název produktu
SL 3.81/14/180G3.5SN GN
Podrobný popis produktu
SC 3.81/14/180G 3.2SN GN BX
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.81 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
