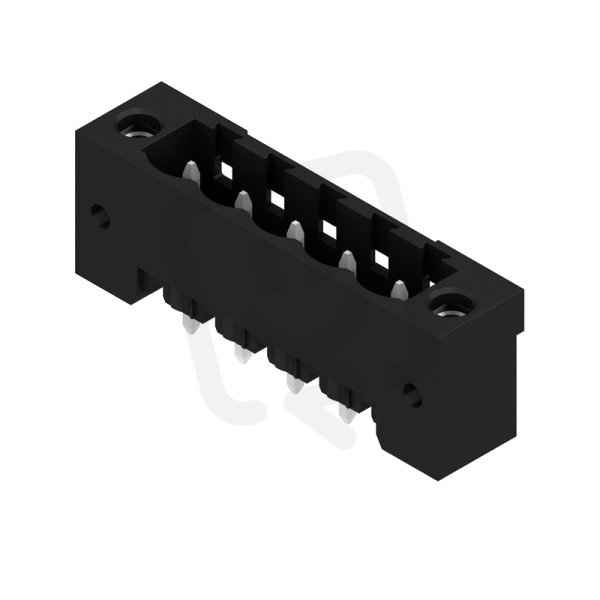

Zásuvný konektor DPS SL-SMT 5.08HC/05/180F 3.2SN BK BX WEIDMÜLLER 1820770000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
56,00 Kč
Cena po registraci:
50,00 Kč/ks
Po registraci bez DPH:
41,32 Kč
Vaše cena s DPH:
52,08 Kč/ks
Vaše cena bez DPH:
43,04 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010949
- Kód dodavatele:
- 1820770000
- EAN:
- 4032248317639
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 24 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 5
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL-SMT 5.08HC/05/180F 3.2SN BK BX WEIDMÜLLER 1820770000
Zásuvný konektor DPS SL-SMT 5.08HC/05/180F 3.2SN BK (WEIDMÜLLER 1820770000, EAN: 4032248317639) je pevný konektor určený pro pájení na PCB s úhlem kontaktu 90°.
Má 5 pólů, jmenovitý proud 24 A, jmenovité napětí 320 V a jmenovité rázové napětí 4 kV, s modulární roztečí kontaktů 5,08 mm, délkou pinu 3,2 mm a povrchem kontaktu z cínu.
Elektrické připojení je THR s podporou připojení flexibilních vodičů na PCB, izolace z polymeru z tekutých krystalů, třída hořlavosti UL94 V0, pracovní teplota -50 až 100 °C, kategorie přepětí II a stupeň znečištění 2.
Proč si vybrat tento konektor?
- Je to zásuvný konektor pro DPS, navržený pro pevné a přehledné připojení na desku plošných spojů.
- Má 5 pólů, které umožňují připojení více vodičů při kompaktním uspořádání.
- Je dimenzován pro jmenovitý proud 24 A, vhodný pro obvody s vyšším proudovým zatížením.
- Typ elektrického připojení je THR, což umožňuje pájení technologií Through‑Hole Reflow pro spolehlivé spojení s DPS.
- Rozteč kontaktů činí 5,08 mm, podle katalogového označení, což usnadňuje návrh DPS.
- Produkt je dodáván pod označením Weidmüller 1820770000, usnadňujícím objednání a identifikaci.
Interní název produktu
SL-SMT5.08/5/180F 3.2SN
Podrobný popis produktu
SL-SMT 5.08HC/05/180F 3.2SN BK BX
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 5.08 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
