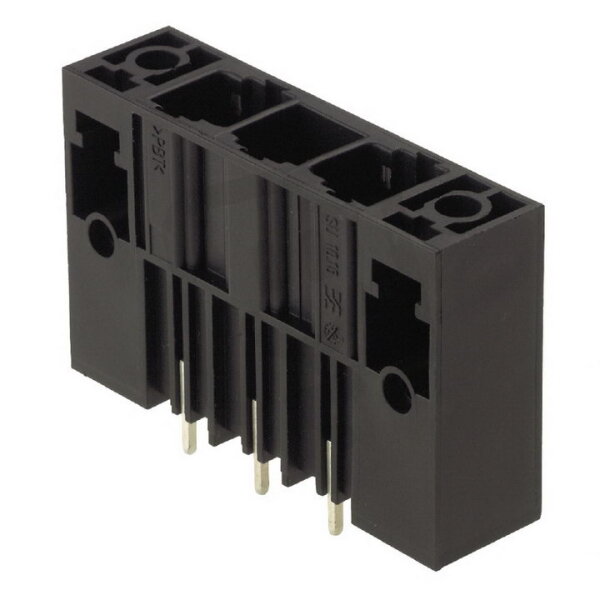

Zásuvný konektor DPS SU 10.16HP/03/180F 3.5AG BK BX WEIDMÜLLER 1813660000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
173,78 Kč
Cena po registraci:
155,16 Kč/ks
Po registraci bez DPH:
128,23 Kč
Vaše cena s DPH:
161,62 Kč/ks
Vaše cena bez DPH:
133,57 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177764
- Kód dodavatele:
- 1813660000
- EAN:
- 4032248297887
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 3
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SU 10.16HP/03/180F 3.5AG BK BX WEIDMÜLLER 1813660000
Zásuvný konektor DPS SU 10.16HP/03/180F 3.5AG BK od WEIDMÜLLER (EAN 4032248297887) je pevný 3pólový konektor určený pro pájení s THR připojením a možností flexibilního připojení na PCB; těleso je černé a typ kontaktu je kolík.
Umožňuje proud 70,6 A při napětí 1000 V, má modulární rozteč kontaktů 10,16 mm, délku pinu 3,5 mm a úhel PCB/kontakt 90°, dále jmenovité rázové napětí 8 kV, třídu hořlavosti izolace UL94 V0, kategorii přepětí II, stupeň znečištění 2, materiál izolace termoplast, povrch kontaktu stříbro a pracovní teplotu -50–120 °C.
Proč si vybrat tento zásuvný konektor pro DPS?
- Poskytuje připojení pro 3 póly, což umožňuje jednoduché zapojení tří vodičů nebo oddělených obvodů.
- S jmenovitým proudem 70,6 A je vhodný pro aplikace vyžadující vyšší proudové zatížení.
- Podporuje Připojení THR, takže je kompatibilní s reflow procesy a automatizovanou osazovací technikou.
Interní název produktu
SU10.16/03/180F 3.5AG SW
Podrobný popis produktu
SU 10.16HP/03/180F 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
