Zásuvný konektor DPS SU 10.16HP/06/90F 3.5AG BK BX WEIDMÜLLER 1813610000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
331,08 Kč
Cena po registraci:
295,60 Kč/ks
Po registraci bez DPH:
244,30 Kč
Vaše cena s DPH:
307,91 Kč/ks
Vaše cena bez DPH:
254,47 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010661
- Kód dodavatele:
- 1813610000
- EAN:
- 4032248297832
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 6
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SU 10.16HP/06/90F 3.5AG BK BX WEIDMÜLLER 1813610000

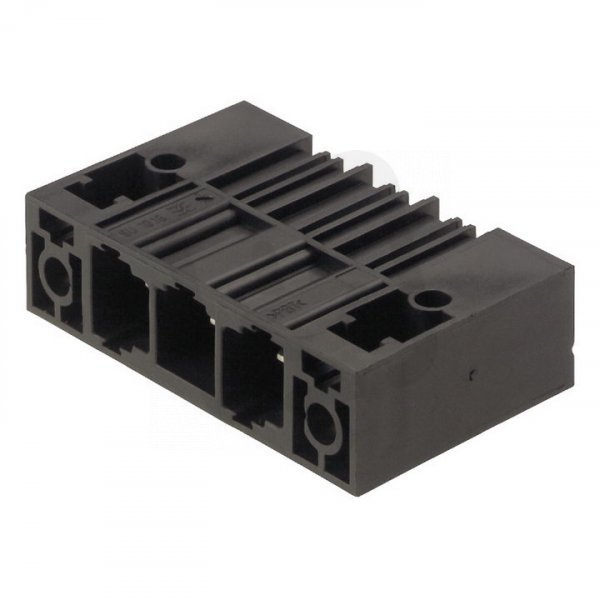

Zásuvný konektor DPS SU 10.16HP/06/90F 3.5AG BK BX WEIDMÜLLER 1813610000 (EAN 4032248297832) je pevný modulární konektor se 6 póly a roztečí 10,16 mm v černém provedení.
Poskytuje elektrické parametry: jmenovitý proud 70,6 A, jmenovité napětí 1000 V, jmenovité rázové napětí 8 kV, kategorie přepětí II a stupeň znečištění 2; kontakty s povrchem stříbro, typ kontaktu kolík a typ elektrického připojení THR (připojení k DPS).
Izolace z termoplastu (UL94 V0), délka pinu 3,5 mm, úhel PCB/kontakt 0°/180°, typ upevnění pájení a provozní teplota -50–120 °C vhodné pro flexibilní připojení k DPS.
Proč si vybrat tento zásuvný konektor?
- Obsahuje 6 pólů, což umožňuje připojení více vodičů v kompaktním uspořádání.
- Navržen pro jmenovitý proud až 70,6 A, takže zvládne vyšší elektrické zatížení.
- Má připojení typu THR, tedy průchodové pájení vhodné pro montáž na DPS pomocí reflow procesu.
Interní název produktu
SU10.16/06/90F 3.5AG SW
Podrobný popis produktu
SU 10.16HP/06/90F 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
