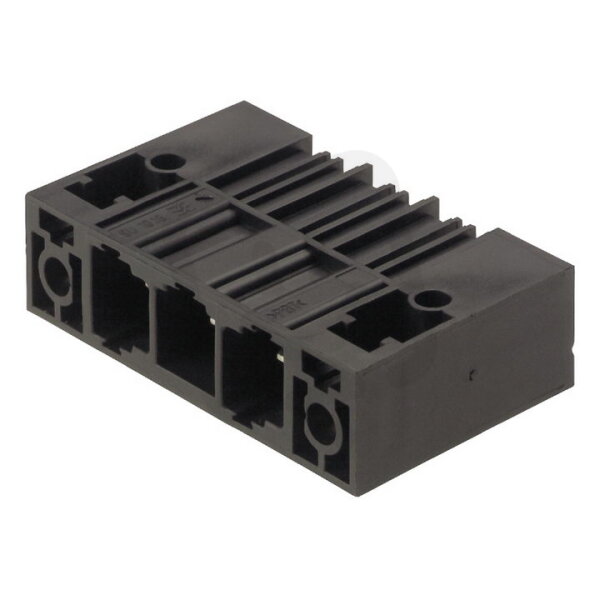

Zásuvný konektor DPS SU 10.16HP/05/90F 3.5AG BK BX WEIDMÜLLER 1813600000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
278,72 Kč
Cena po registraci:
248,86 Kč/ks
Po registraci bez DPH:
205,67 Kč
Vaše cena s DPH:
259,22 Kč/ks
Vaše cena bez DPH:
214,23 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0010660
- Kód dodavatele:
- 1813600000
- EAN:
- 4032248297825
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 5
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SU 10.16HP/05/90F 3.5AG BK BX WEIDMÜLLER 1813600000
Zásuvný konektor DPS SU 10.16HP/05/90F 3.5AG WEIDMÜLLER (EAN: 4032248297825) nabízí 5 pólů s jmenovitým proudem 70,6 A a jmenovitým napětím 1000 V.
Má THR připojení a je vhodný i pro flexibilní připojení PCB, s kolíkovým kontaktem o délce pinu 3,5 mm a modulární roztečí 10,16 mm, povrch kontaktu ze stříbra a izolací z termoplastu (UL94 V0).
Technické parametry doplňují upevnění pájením, úhel kontaktu 0°/180° (horizontální), kategorie přepětí II a jmenovité rázové napětí 8 kV, při pracovním rozsahu -50–120 °C.
Proč si vybrat tento zásuvný konektor?
- Nabízí 5 pólů, což umožňuje připojení až pěti vodičů na jednu zásuvku.
- Je dimenzován na jmenovitý proud 70,6 A, takže je vhodný pro aplikace s vyšším proudovým zatížením.
- Je určen pro elektrické připojení typu THR, což usnadňuje pájení při automatizované montáži na DPS.
Interní název produktu
SU10.16/05/90F 3.5AG SW
Podrobný popis produktu
SU 10.16HP/05/90F 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
