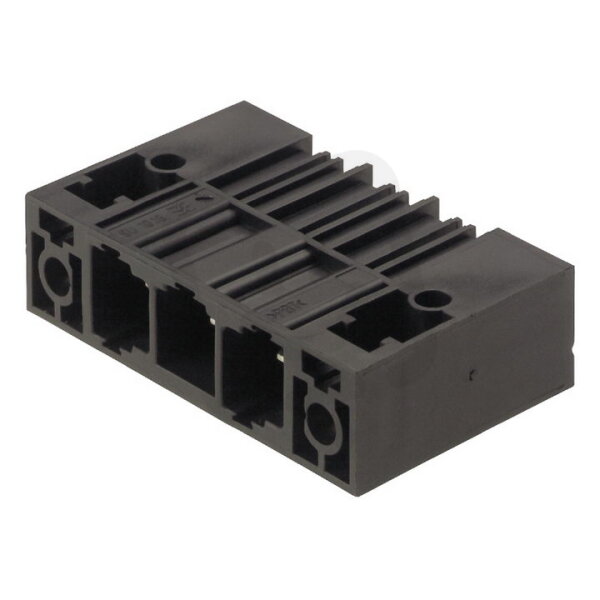

Zásuvný konektor DPS SU 10.16HP/02/90F 3.5AG BK BX WEIDMÜLLER 1813570000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
121,31 Kč
Cena po registraci:
108,32 Kč/ks
Po registraci bez DPH:
89,52 Kč
Vaše cena s DPH:
112,82 Kč/ks
Vaše cena bez DPH:
93,24 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177758
- Kód dodavatele:
- 1813570000
- EAN:
- 4032248297788
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 2
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SU 10.16HP/02/90F 3.5AG BK BX WEIDMÜLLER 1813570000
Zásuvný konektor DPS SU 10.16HP/02/90F 3.5AG BK (EAN 4032248297788) se 2 póly nabízí jmenovitý proud 70,6 A, jmenovité napětí 1000 V, modulární rozteč 10,16 mm a délku pinu 3,5 mm.
Konstrukce obsahuje černé těleso z termoplastu, stříbrně povrchované kontakty a typ kontaktu kolík, je určena pro pájení (THR) s horizontálním úhlem PCB/kontaktu 0°/180°.
Konektor je pevný, vhodný pro flexibilní připojení PCB, splňuje třídu hořlavosti UL94 V0, kategorii přepětí II, stupeň znečištění 2 a provozní teplotu -50–120 °C.
Proč si vybrat tento konektor?
- Navržen pro 2 póly, což ho předurčuje pro jednoduchá dvoužilová spojení na DPS.
- Poskytuje proudovou zatížitelnost až 70,6 A, vhodnou pro aplikace s vyššími proudovými nároky.
- Upevnění na desce je řešeno pomocí Připojení THR, které zajišťuje stabilní pájené spojení a dobrou mechanickou fixaci.
Interní název produktu
SU10.16/02/90F 3.5AG SW
Podrobný popis produktu
SU 10.16HP/02/90F 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
