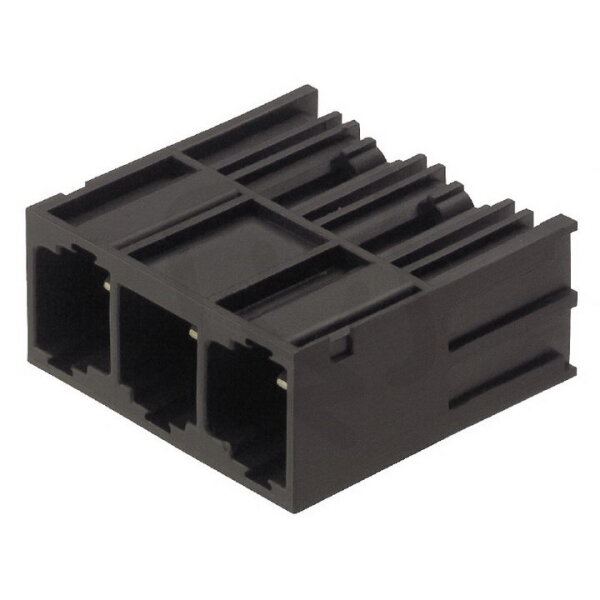

Zásuvný konektor DPS SU 10.16HP/05/270G 3.5AG BK BX WEIDMÜLLER 1813520000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
262,36 Kč
Cena po registraci:
234,26 Kč/ks
Po registraci bez DPH:
193,60 Kč
Vaše cena s DPH:
244,00 Kč/ks
Vaše cena bez DPH:
201,65 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177753
- Kód dodavatele:
- 1813520000
- EAN:
- 4032248297733
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 5
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SU 10.16HP/05/270G 3.5AG BK BX WEIDMÜLLER 1813520000
Zásuvný konektor DPS SU 10.16HP/05/270G 3.5AG BK BX WEIDMÜLLER 1813520000 (EAN: 4032248297733) je pevný modulární konektor pro DPS s 5 póly a roztečí 10,16 mm.
Umožňuje jmenovitý proud 70,6 A, jmenovité napětí 1000 V a jmenovité rázové napětí 8 kV, má délku pinu 3,5 mm, typ kontaktu kolík s povrchovou úpravou ze stříbra a elektrické připojení THR (pájení).
Těleso je z termoplastu v barvě černá, s třídou hořlavosti UL94 V0, pracovní teplotou -50 až 120 °C, stupněm znečištění 2 a kategorií přepětí II; typ připojení: flexibilní kon. PCB, typ upevnění: pájení.
Proč si vybrat tento zásuvný konektor?
- Navržen pro montáž na DPS, díky čemuž se snadno integruje do plošných spojů.
- Má 5 pólů, umožňujících připojení více obvodů.
- Podporuje jmenovitý proud 70,6 A pro spolehlivý přenos vyššího zatížení.
- Elektrické připojení je typu THR, tedy kompatibilní s reflow procesy a osazováním průchozími piny.
- Dodáván pod značkou Weidmüller (katalogové číslo 1813520000), což usnadňuje identifikaci a objednávku.
Interní název produktu
SU10.16/05/270G 3.5AG SW
Podrobný popis produktu
SU 10.16HP/05/270G 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
