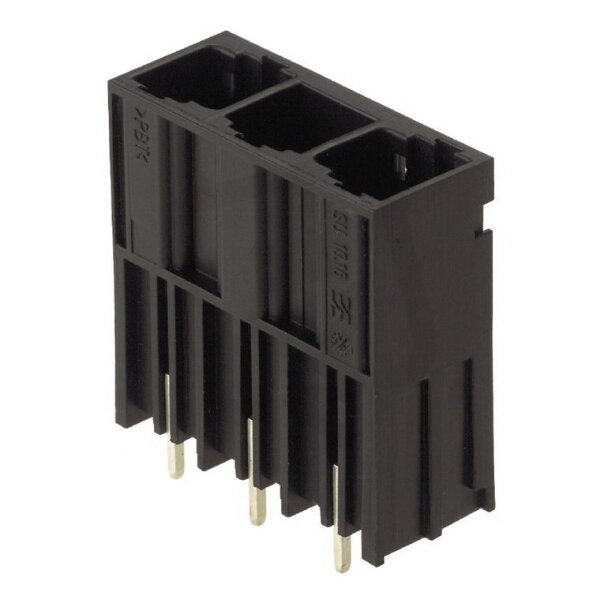

Zásuvný konektor DPS SU 10.16HP/06/180G 3.5AG BK BX WEIDMÜLLER 1813450000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
314,72 Kč
Cena po registraci:
281,00 Kč/ks
Po registraci bez DPH:
232,23 Kč
Vaše cena s DPH:
292,69 Kč/ks
Vaše cena bez DPH:
241,89 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0177746
- Kód dodavatele:
- 1813450000
- EAN:
- 4032248297658
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 6
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SU 10.16HP/06/180G 3.5AG BK BX WEIDMÜLLER 1813450000
Zásuvný konektor DPS SU 10.16HP/06/180G 3.5AG BK (Weidmüller 1813450000, EAN 4032248297658) je pevný konektor pro PCB s 6 póly, jmenovitým proudem 70,6 A a jmenovitým napětím 1000 V.
Může být použit s kolíkovými kontakty se stříbrným povrchem, má délku pinu 3,5 mm a modulární rozteč 10,16 mm, určené pro pájení a THR připojení při montáži 90° (svisle nahoru).
Izolační těleso z termoplastu (UL94 V0) s pracovní teplotou -50–120 °C, kategorie přepětí II, jmenovité rázové napětí 8 kV a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor?
- Tento zásuvný konektor nabízí 6 pólů, což umožňuje rozložení více signálů nebo vodičů na jedné DPS.
- Je dimenzován pro jmenovitý proud 70,6 A, takže zvládne vyšší proudová zatížení v elektrických obvodech.
- Má THR připojení, vhodné pro automatizované pájení metodou Through‑Hole Reflow při osazování DPS.
Interní název produktu
SU10.16/06/180G 3.5AG SW
Podrobný popis produktu
SU 10.16HP/06/180G 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
